TI德州仪器 MAX3000E 产品介绍

2026-04-14 0次

说明

可保证数据传输率为
- 230kbps (MAX3000E)
- 4Mbps (MAX3001E)
- 20Mbps (MAX3002–MAX3012)
无需采用方向引脚即可实现双向电平转换(MAX3000E/MAX3001E/MAX3002/MAX3003)
单向电平转换(MAX3004–MAX3012)
V_L电压可低至+1.2V
V_CC侧I/O口具有±15kV ESD保护(MAX3000E/MAX3001E)
在关断状态下具有0.1µA的超低电源电流
低静态电流(< 10µA)
UCSP、TQFN和TSSOP封装

特性

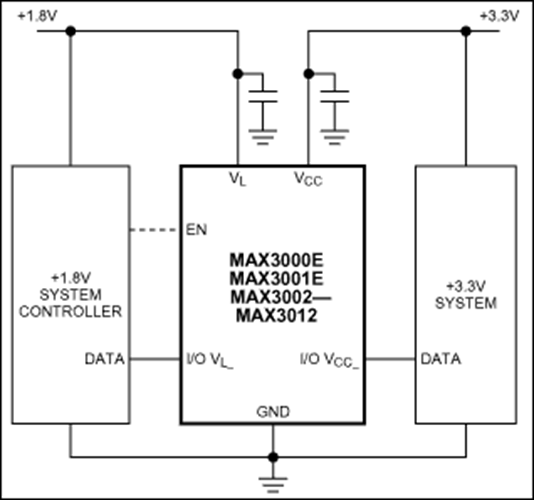

MAX3000E/MAX3001E/MAX3002–MAX3012 8通道电平转换器能够为多电压系统的数据传输提供必要的电平转换。外接电压V_CC和V_L分别设置转换器两侧的逻辑电平。器件V_L一侧的逻辑信号在V_CC一侧呈现为较高电压的逻辑信号，反之亦然。

MAX3000E/MAX3001E/MAX3002/MAX3003利用特殊的设计结构实现双向数据传输，无需方向引脚。

MAX3000E/MAX3001E/MAX3002/MAX3004–MAX3012有一个EN输入端，当EN为低电平时V_CC和V_L的电源电流减小到2µA以内。MAX3000E/MAX3001E在V_CC一侧的I/O具有±15kV ESD保护，在外部信号切换应用场合提供更强的保护。MAX3000E能够可靠工作在230kbps的数据速率下；MAX3001E确保数据速率达4Mbps；MAX3002–MAX3012在整个工作电压范围内可提供20Mbps的数据速率。

MAX3000E/MAX3001E/MAX3002–MAX3012的V_L电压范围为+1.2V至+5.5V，V_CC电压范围为+1.65V至+5.5V。这对于低电压ASIC/PLD与高电压系统之间的数据传输非常理想。MAX3000E/MAX3001E/MAX3002”MAX3012采用20引脚UCSP™封装、20引脚TQFN (5mm x 5mm)和20引脚TSSOP封装。
