MAX9172

量产

单/双路LVDS线接收器，带有通道失效保护

TI德州仪器 MAX9172 产品介绍

2026-04-14 0次

说明

输入接收LVDS和LVPECL信号
通道内安全失效电路
省空间的8引脚TDFN和SOT23封装
在输入处于无驱动的开路、短路或终端匹配时，安全失效电路设置输出为高电平
流通引脚排列简化了PCB设计
保证500Mbps数据速率
DS90LV018A和DS90LV028A (仅SO封装)的代用产品
符合ANSI TIA/EIA-644标准
3.3V电源电压
-40°C至+85°C工作温度范围
低功耗

特性

MAX9171/MAX9172单/双路低压差分信号(LVDS)接收器设计用于那些要求高数据速率、低功耗、小尺寸和低噪声的应用。两种器件都支持超过500Mbps的转换速率，工作于3.3V单电源。

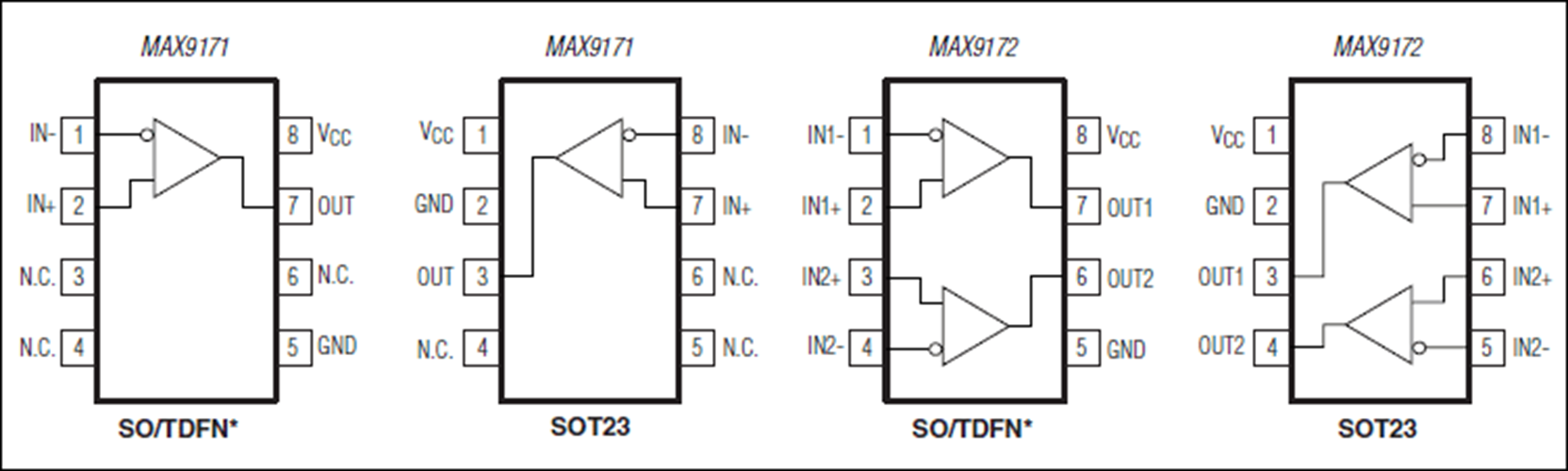

MAX9171是单路LVDS接收器，而MAX9172是双路LVDS接收器。两种器件都符合ANSI TIA/EIA-644 LVDS标准，将LVDS信号转换为LVTTL/LVCMOS兼容的输出。当输入处于无驱动的开路、终端匹配或短路时，安全失效特性设置输出为高电平。MAX9171/MAX9172有8引脚SO封装和节省空间的薄型DFN和SOT23封装。

对于低扭曲器件，请参考MAX9111/MAX9113的数据资料。
