说明

输入接收LVDS和LVPECL信号
完全兼容于DS90LV048A
1.0mA (最大)的低禁止态电源电流
通道内安全失效电路
流通引脚排列
- 简化了PCB布局
- 减小了串扰
保证500Mbps数据速率
400ps (最大)脉冲扭曲
符合ANSI TIA/EIA-644 LVDS标准
断电时，LVDS输入为高阻抗
提供微型3mm x 3mm QFN封装

特性

MAX9173是四路低压差分信号(LVDS)线接收器，尤其适合于那些要求高数据速率、低功耗和低噪声的应用。通过大约100Ω可控阻抗的传输介质，MAX9173保证数据接收速度高达500Mbps (250MHz)。传输介质可以是印刷电路(PC)板覆铜线或电缆。

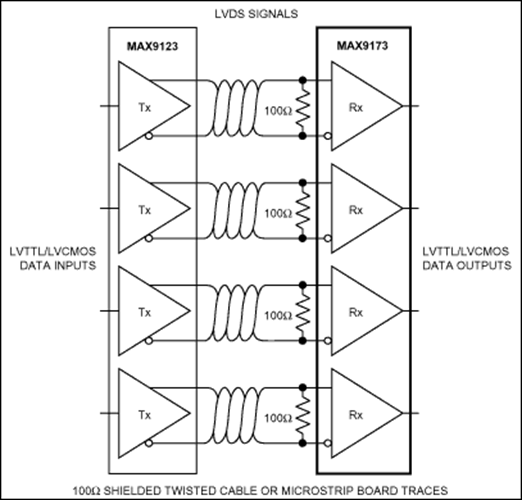

MAX9173接收四路LVDS差分输入，转换为对应的LVCMOS/LVTTL输出。MAX9173具有高阻输入，当用于点对点连接时，需要外接终端电阻。

这些器件支持0.05V至V_CC - 0.05V的宽共模电压输入范围，从而允许驱动器和接收器之间存在地电位差和共模噪声。当输入处于无驱动的开路、短路或并联终端匹配时，安全失效特性将设置高输出。EN和/EN输入端控制高阻抗输出。所有四路接收器共用该使能信号。输入符合ANSI TIA/EIA-644 LVDS标准。流通引脚排列简化了印刷电路板的布线，且通过分开LVDS输入和LVCMOS/LVTTL输出，减少了串扰。MAX9173工作于3.3V单电源，满足-40°C至+85°C的工作温度范围。对于具有并联安全失效电路的低抖动、四路LVDS接收器，请参考MAX9121/MAX9122的数据资料。对于具有流通引脚排列的四路LVDS线驱动器，请参考MAX9123的数据资料。

该器件提供16引脚TSSOP、SO封装和节省空间的薄型QFN封装。
