说明

特性

MAX9130是一款单路差分信号(LVDS)线接收器，尤其适合于那些要求高数据速率、低功耗和低噪声的应用。此器件保证接收数据速度高达500Mbps (250MHz)。

MAX9130接收一路LVDS差分输入，并将其转换为LVTTL/LVCMOS输出。当输入无驱动和开路、断路或短路时，安全失效特性将设置高输出。器件支持宽共模电压输入范围，从而允许驱动器和接收器之间存在地电位差和共模噪声。MAX9130符合ANSI/TIA/EIA-644 LVDS标准。

MAX9130工作于+3.3V单电源，满足-40°C至+85°C的工作温度范围。该器件提供节省空间的6引脚SC70封装。对于单/双路LVDS线驱动器，请参考MAX9110/MAX9112的数据资料。对于SC70封装的低速(200Mbps)单路LVDS线接收器，请参考MAX9115。

应用

• 蜂窝电话基站

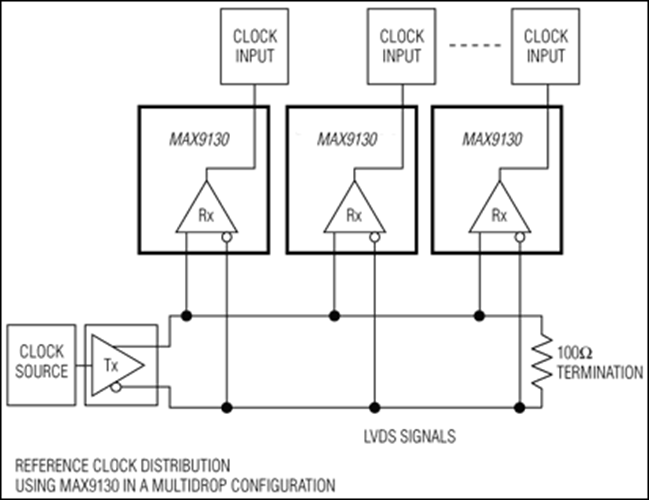

• 时钟/数据分配
• 数字交叉连接
• DSLAM
• 网络路由器和交换机
