说明

在800Mbps (2²³-1) PRBS码型测试时，具有极低的90ps_P-P (最大)加性系统抖动

1ps_RMS (最大)加性随机抖动

60ps (最大)的通道间扭曲

保证800Mbps数据速率

LVDS (MAX9153)或LVPECL (MAX9154)输入类型

在输入未驱动时(MAX9153)，安全失效电路设置输出为高

当V_CC = 0时，差分输入呈现高阻

2µA的关断电源电流

符合ANSI/EIA/TIA-644 LVDS标准

引脚兼容、升级DS90LV110

特性

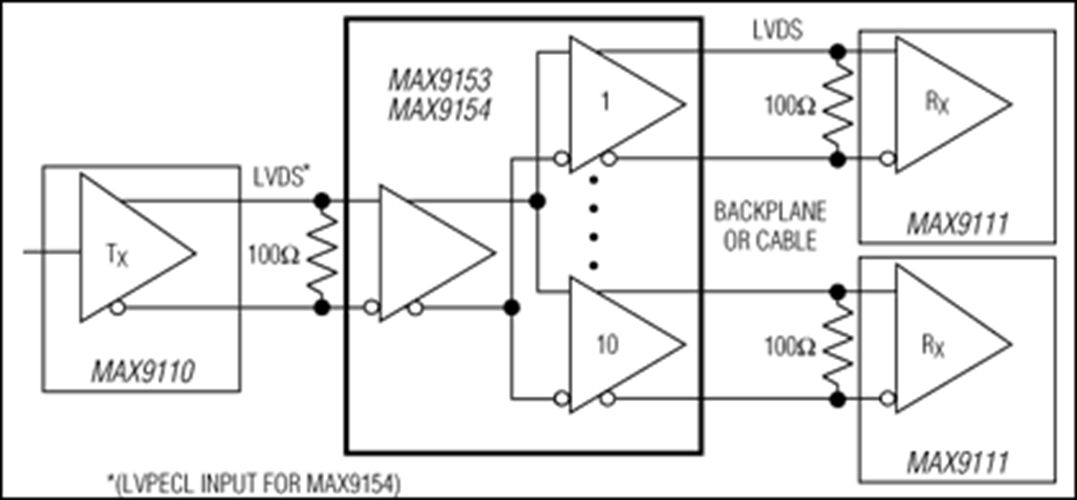

MAX9153/MAX9154是低抖动，低压差分信号(LVDS)中继器，尤其适合于那些要求高速数据或时钟分配、且尽可能减小功耗和尺寸以及噪声的应用。低功耗和低噪声的应用很理想。MAX9153接收单路LVDS输入，MAX9154接收单路LVPECL输入，都中继为10路LVDS输出。每路差分输出能够驱动100Ω负载，允许在接收器输入端带有100Ω终端电阻的传输线上进行点到点信号分配。

极低的90ps_P-P (最大)加性系统抖动和1ps_RMS (最大)加性随机抖动等特性，保证在那些定时误差极其敏感的高速链路中，尤其是那些包含时钟和数据恢复电路、或串行器和解串器应用中，进行可靠地通讯。工作在+3.3V单电源时，其高速转换性能可以保证800Mbps的数据传输速率和小于60ps (最大)的通道间扭曲。

800Mbps时的电源电流为118mA，在断电模式下可减小到2µA。LVDS输入和输出符合ANSI/EIA/TIA-644标准。当输入无驱动和开路、断路或短路时，MAX9153的安全失效特性将设置高输出。MAX9153/MAX9154提供28引脚TSSOP封装，工作在-40°C 至+85°C的宽温度范围。

对于引脚兼容、具有驱动双终端电阻(50Ω) LVDS链路能力的10端口LVDS中继器，请参考MAX9150的数据资料。

对于LVDS线驱动器和接收器，请参考MAX9110/MAX9112和MAX9111/MAX9113的数据资料。
