TI德州仪器 MAX9129 产品介绍

2026-04-14 0次

说明

27Ω负载下驱动LVDS电平信号
1ns (从0%至100%)最小过渡时间，减少了反射
保证200Mbps (100MHz)数据速率
使能引脚控制高阻输出
电源断电后，输出为高阻
无毛刺输出的上电和断电过程
可热插拔
流通引脚排列
提供有微型QFN封装(比TSSOP小50%)
+3.3V单电源

特性

MAX9129是一款具有流通引脚排列的四路总线低压差分信号(BLVDS)驱动器。该器件设计用于驱动多点重负载的总线，具有受控的过渡时间(最小1ns，从0%至100%)，以减少信号反射。MAX9129接收四路LVTTL/LVCMOS输入电平，即使在27Ω负载下，也可转换为250mV至450mV (标准LVDS电平信号)的输出电平信号，速度高达200Mbps (100MHz)。

上电复位确保在上电和断电过程中，所有的四个输出被禁止，呈现高阻输出。通过控制EN和/EN两个输入，输出可以置为高阻态，使器件处于11mW的低功耗状态。所有四路接收器共用该使能信号。流通引脚排列简化了PCB的布线，且通过分开LVTTL/LVCMOS输入和BLVDS输出，减少了串扰。

MAX9129工作于+3.3V单电源，满足-40°C至+85°C的工作温度范围。该器件提供16引脚QFN和TSSOP封装。对于具有流通引脚排列的四路LVDS线接收器，请参考MAX9121的数据资料。

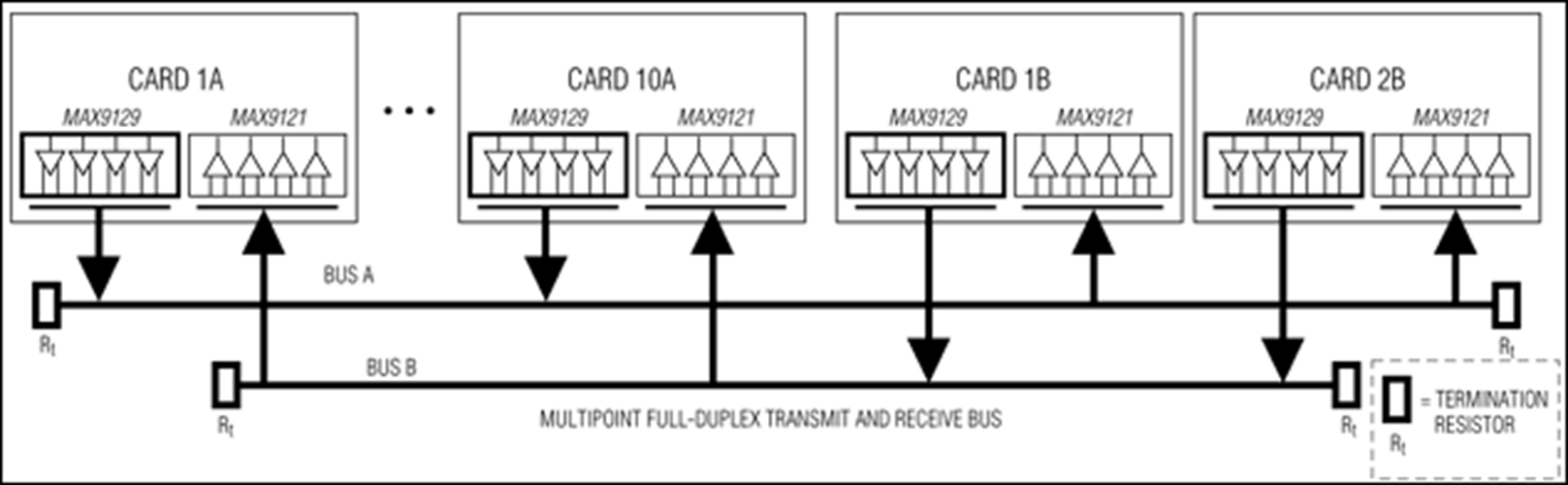

应用
