TI德州仪器 MAX9311 产品介绍
2026-04-14
0次
说明
- 工作于+2.25V至+3.8V差分HSTL/LVPECL
- 工作于-2.25V至-3.8V LVECL
- 30ps (典型)器件到器件扭曲
- 12ps (典型)输出至输出扭曲
- 312ps (典型)传输延迟
- 在3GHz下，差分输出≥ 300mV
- 为单端输入提供的片上基准电压
- 开路输入时输出为低电平
- 引脚兼容于MC100LVEP111 (MAX9311)和MC100EP111 (MAX9313)
- 提供薄型QFN封装(比LQFP引脚小70%)
特性

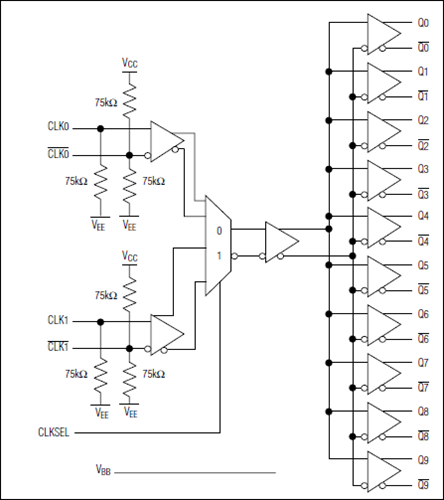

MAX9311/MAX9313是低扭曲，1:10差分驱动器，设计用于时钟和数据分配。这些器件允许选择两路输入之一。所选择的输入产生10路差分输出。差分输入经过调整后，可以允许单端输入，只需将片上VBB电源接到一个输入端作为参考电压即可。
MAX9311/MAX9313具有较低的器件到器件扭曲(30ps)和输出到输出扭曲(12ps)，尤其适合于通过背板或电路板上的时钟和数据分配。在与差分HSTL和LVPECL信号接口时，这些器件工作在+2.25V至+3.8V的电源范围，能够实现在+2.5V或+3.3V标称电源的系统中，进行高性能的时钟或数据分配。与差分LVECL接口时，这些器件工作在-2.25V至-3.8V的电源范围。
MAX9311的片上VBB参考输出比正电源电压低1.425V。MAX9313提供的片上VBB参考输出比正电源电压低1.32V。
两种器件都提供节省空间的32引脚5mm x 5mm TQFP、5mm x 5mm QFN和工业标准的32引脚7mm x 7mm LQFP封装。
应用
- 低抖动数据中继器
- 精密时钟分配
