说明

特性

MAX9123四通道低压差分信号(LVDS)差分线路驱动器非常适合需要高数据速率、低功耗和低噪声的应用。MAX9123支持通过大约100Ω的受控阻抗介质以高达800Mbps (400MHz)的速度传输数据。传输介质可以是印刷电路(PC)板走线、背板或电缆。

MAX9123接受四个LVTTL/LVCMOS输入电平并将其转换为LVDS输出信号。此外，MAX9123能够通过两个使能输入EN和低电平有效EN将所有四个输出设置为高阻态，从而使器件在高阻期间降至16mW（典型值）的超低功耗状态。这些使能输入对所有四个发射器都是通用的。输出符合ANSI TIA/EIA-644 LVDS标准。直通式引脚排列简化了PC板布局，并且通过将LVTTL/LVCMOS输入和LVDS输出分开，减少了串扰。

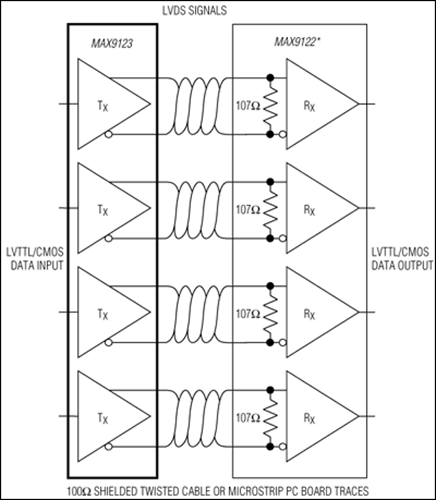

MAX9123采用+3.3V单电源供电，额定工作温度范围为-40°C至+85°C。它采用16引脚TSSOP和SO封装。关于具有集成端接和直通式引脚排列的四通道LVDS线路接收器，请参考MAX9121/MAX9122*数据手册。

应用

• 上/下路复用器
• 背板与互连应用
• 蜂窝电话基站
• 时钟/数据分配
• 数字复印机
• 数字交叉连接
• DSLAM
• 互连
• 激光打印机
• 网络
• 路由器/交换机
