说明

特性

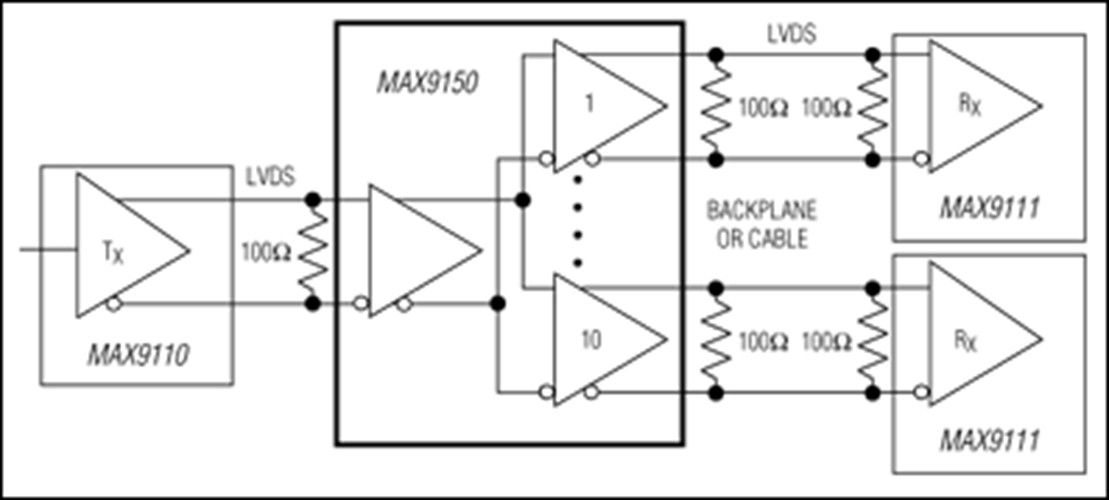

MAX9150低抖动、10端口、低压差分信号(LVDS)中继器专为需要高速数据或时钟分配同时尽可能降低功耗、缩小空间和减少噪声的应用而设计。该器件接受单个LVDS输入并在10路LVDS输出处重复信号。每个差分输出总共驱动50Ω，允许在每端具有100Ω端接的传输线上进行信号的点对点分配。

120ps（最大值）超低峰峰值抖动（确定性和随机性）可确保在对时序误差高度敏感的高速链路中进行可靠通信，尤其是那些包含时钟和数据恢复或串行器和解串器的链路。高速开关性能支持400Mbps的数据速率和小于100ps的通道间偏斜，同时采用+3.3V单电源供电。

400Mbps时的电源电流为160mA（最大值），在低功耗关断模式下降至60µA（最大值）。输入和输出符合EIA/TIA-644 LVDS标准。当输入未驱动且开路、已端接或短路时，故障安全功能可将输出设置为高电平。MAX9150采用28引脚TSSOP封装。

关于LVDS线路驱动器和接收器，请参考MAX9110/MAX9112和MAX9111/MAX9113数据手册。

应用

• 分插多路复用器
• 背板和互连应用
• 手机基站
• 时钟/数据分配
• 数字交叉连接
• 网络路由器和交换机
