TI德州仪器 MAX9110 产品介绍
2026-04-14
0次
说明
- 用于高分辨率成像和高速互连的250ps（最大值）低脉冲偏斜
- 节省空间的8引脚SOT23和SO封装
- DS90LV017/017A和DS90LV027/027A的引脚兼容升级版本（SO封装）
- 支持500Mbps数据速率
- 低功耗：3.3V时为22mW（MAX9112为31mW）
- 符合EIA/TIA-644标准
- +3.3V单电源
- 直通式引脚排列简化了PCB布局
- 关断时驱动器输出高阻抗
特性
MAX9110/MAX9112单路/双路低压差分信号(LVDS)发射器专为需要超小功耗、空间和噪声的高速应用而设计。这两款器件均支持超过500Mbps的开关速率，同时采用+3.3V单电源供电，并具有激光打印机和数码复印机等高分辨率成像应用所需的250ps（最大值）超低脉冲偏斜。
MAX9110为单路LVDS发射器，MAX9112为双路LVDS发射器。

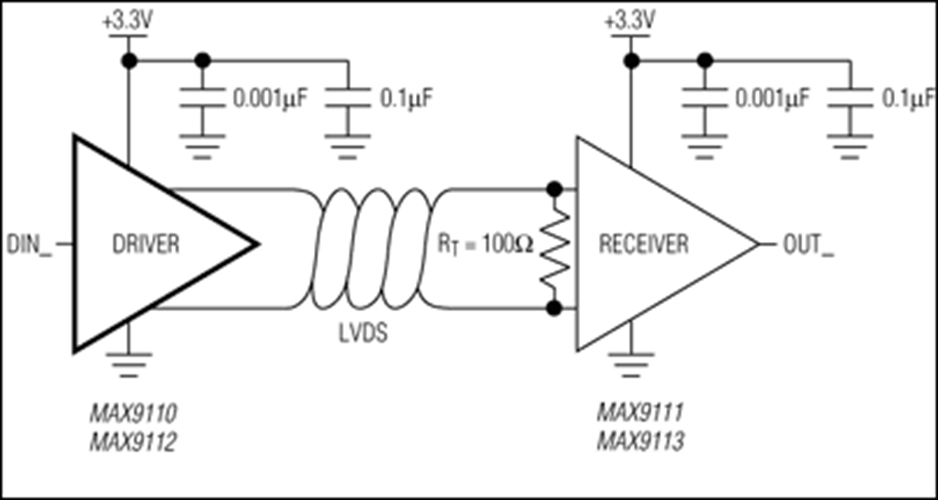

这两款器件均符合EIA/TIA-644 LVDS标准。它们支持LVTTL/CMOS输入并将其转换为低压(350mV)差分输出，从而尽可能地降低电磁干扰(EMI)和功耗。这些器件使用电流控制输出级，即使在高数据速率下也能充分降低功耗。MAX9110/MAX9112采用节省空间的8引脚SOT23和SO封装。关于单/双LVDS线路接收器，请参考MAX9111/MAX9113数据手册。
应用
- 桥接器
- 手机基站
- 复印机
- 高速接入（电信）
- LCD显示屏和面板
- 网络集线器、交换机、路由器
- 打印机和传真
- 路由器/交换机
- 电信交换机
- 无线本地环路(WLL)
