TI德州仪器 MAX9112 产品介绍

2026-04-14 0次

说明

250ps（最大值）低脉冲偏斜，适用于高分辨率成像和高速互连
节省空间的8引脚SOT23和SO封装
DS90LV017/017A和DS90LV027/027A（SO封装）的引脚兼容升级产品
支持500Mbps数据速率
3.3V时功耗低至22mW（MAX9112为31mW）
符合EIA/TIA-644标准
+3.3V单电源
直通式引脚排列简化了PC板布局
驱动器在断电时输出高阻抗

特性

MAX9110/MAX9112单通道/双通道低压差分信号(LVDS)发射器专为需要充分优化功耗、空间和噪声的高速应用而设计。两款器件均支持超过500Mbps的开关速率，同时采用+3.3V单电源供电，并具有超低的250ps（最大值）脉冲偏斜，可满足激光打印机和数字复印机等高分辨率成像应用所需。

MAX9110是单通道LVDS发射器，MAX9112是双通道LVDS发射器。

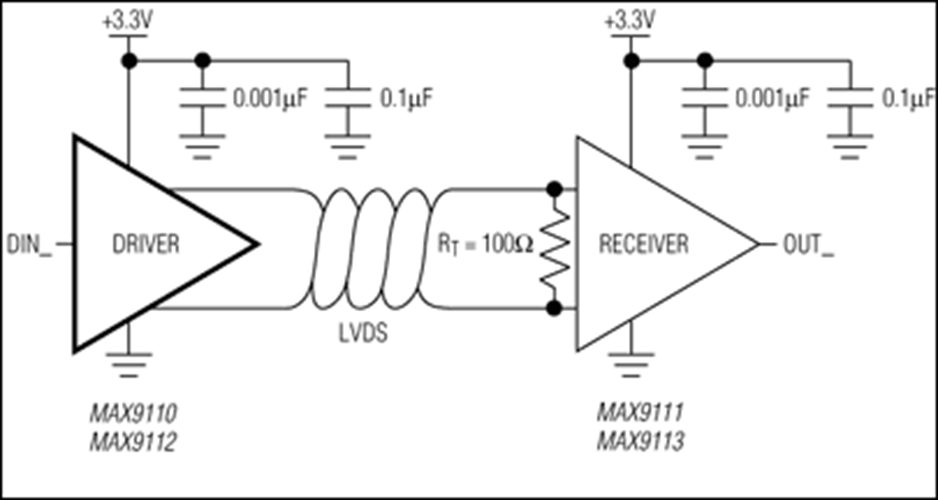

两款器件均符合EIA/TIA-644 LVDS标准。它们接受LVTTL/CMOS输入并将其转换为低压(350mV)差分输出，从而尽可能地减少电磁干扰(EMI)和功耗。这些器件使用电流导引输出级，即使在高数据速率下也能有效地降低功耗。MAX9110/MAX9112采用节省空间的8引脚SOT23和SO封装。关于单通道/双通道LVDS线路接收器，请参考MAX9111/MAX9113数据手册。

应用
