说明

特性

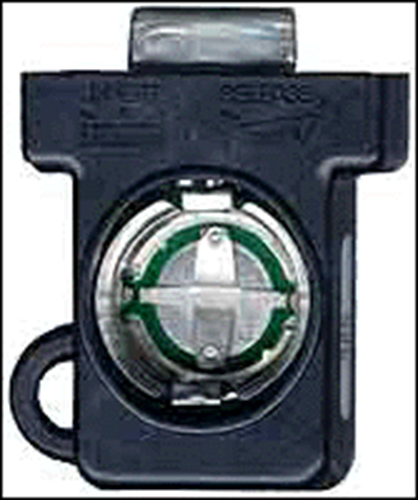

DS1411是一款复杂的RS-232至1-Wire^®适配器和iButton支架，可执行RS-232电平转换并主动生成1-Wire通信信号。将它与适当的软件驱动程序搭配使用时，基于Windows^® 的PC能够直接读取和写入所有非EPROM iButton器件。DS1411具有适用于单个F5 MicroCan的DS9098P固定器。有关合适的1-Wire网络电缆列表（例如，用于连接多个iButton），请参阅DS1402x 1-Wire网络电缆数据手册中的连接矩阵表。适配器支持标准速度和过驱速度的1-Wire通信。串口必须支持9600 bit/s的数据传输速率。在软件控制下，该适配器可设置为19200bps、57600bps和115200bps的RS-232数据速率。对于具有过驱功能的器件，建议使用两个较高的速率以过驱速度进行通信。由于DS1411以字节模式工作，从RS-232端口接收到的每个数据字节都会在1-Wire总线上生成8个时隙。DS1411基于DS2480B串行1-Wire线路驱动器芯片。DS2480B的RXD/TXD极性选择输入连接至V_DD（同相）。可以下载免费软件驱动程序。
