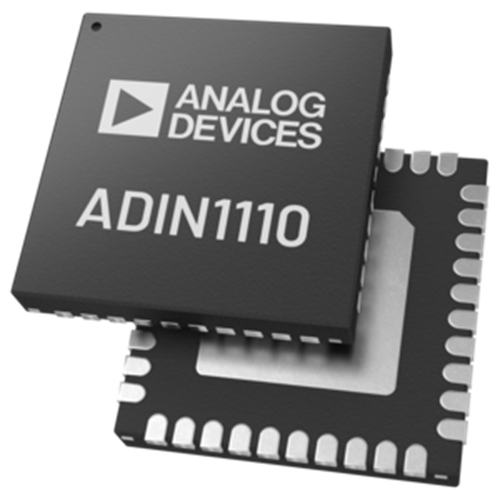

TI德州仪器 ADIN1110 产品介绍
2026-04-14
0次
说明
- 符合10BASE-T1L IEEE 802.3cg-2019标准要求
- 电缆延伸范围高达1700 m，支持1.0 V/2.4 V
- 集成SPI的MAC
- 支持OPEN Alliance 10BASE-T1x MAC-PHY串行接口
- 16个MAC地址过滤器
- 带28 kB缓冲器的高低优先级队列
- 直通或存储转发操作
- 支持IEEE 1588时间戳
- 统计计数器
- 低功耗：42 mW（双电源，1.0 V p-p）
- 诊断
- 具有TDR的电缆故障检测
- 具有MSE的链路质量指示器
- 帧生成器和检查器
- 多种环回模式
- IEEE测试模式支持
- 支持1.0 V p-p和2.4 V p-p发送电平
- 4针MDI（RXN、RXP、TXN和TXP）
- 适合本质安全应用
- 外部端接电阻
- 自动协商
- 25 MHz晶振或外部时钟输入
- 电磁兼容性(EMC)测试标准
- IEC 61000-4-4电快速瞬变(±4 kV)
- IEC 61000-4-2 ESD（±4 kV接触放电）
- IEC 61000-4-2 ESD（±8 kV空气放电）
- IEC 61000-4-6传导抗扰度(10 V/m)
- IEC 61000-4-5浪涌(±4 kV)
- IEC 61000-4-3辐射抗扰度（A类）
- EN55032辐射发射（B类）
- 小型封装：40引脚(6 mm × 6 mm) LFCSP封装
- 温度范围
- 工业：−40°C至+85°C
- 扩展范围：−40°C至+105°C
特性
ADIN1110是一款面向工业以太网应用的超低功耗单端口10BASE-T1L收发器，符合IEEE® 802.3cg-2019™以太网标准，支持长程10 Mb/s单对以太网(SPE)应用。ADIN1110具有集成的媒体访问控制(MAC)接口，可通过4线式串行外设接口(SPI)与各种主机控制器直接连接。该SPI可使用低功耗处理器，无需集成MAC，整体系统级功耗非常低。SPI可以配置为使用OPEN联盟SPI协议或通用SPI协议。
ADIN1110支持可编程发射电平、外部端接电阻和独立的接收和发送引脚，适合各种本质安全应用。
ADIN1110集成电压电源监控和上电复位(POR)电路，可提高系统级鲁棒性。
ADIN1110采用40引脚、6 mm × 6 mm引脚架构芯片级封装(LFCSP)。
应用
- 现场仪器仪表
- 楼宇自动化和消防安全
- 工厂自动化
- 边缘传感器和执行器
- 状态监控和机器连接
参数
类型 | 描述 |
工业自动化技术 (IAT) | 可编程逻辑控制器 (PLC) 和分布式控制系统 (DCS) |
智能建筑 | 安防和监控 |
