TI德州仪器 ADIN1200 产品介绍
2026-04-14
0次
说明
- 10BASE-Te/100BASE-TX IEEE® 802.3™兼容
- MII、RMII和RGMII MAC接口
- 100BASE-TX RGMII延迟发射：<124 ns，接收 <250 ns
- 100BASE-TX MII延迟发射：<52 ns，接收 <248 ns
- EMC测试标准
- IEC 61000-4-5浪涌(±4 kV)
- IEC 61000-4-4电快速瞬变(EFT) (±4 kV)
- IEC 61000-4-6传导抗扰度(10 V)
- EN55032电磁辐射骚扰（A类）
- EN55032传导发射（A类）
- 使用多电平引脚绑定的非托管配置
- EEE符合IEEE 802.3az标准
- 数据包起始检测支持IEEE 1588时间戳
- 增强型链路检测
- 可配置LED
- 晶振/时钟输入：25 MHz
- 25 MHz/125 MHz同步时钟输出
- 小型封装和宽温度范围
- 5 mm × 5 mm、32引脚LFCSP
- 额定工作温度范围：-40°C至+105°C和−40°C至85°C
- 低功耗
- 139 mW（对于100BASE-TX）
- MAC接口VDDIO电源电压：3.3 V/2.5 V/1.8 V
- 利用3.3 V VDDIO实现单电源供电
- 集成电源监控和POR
特性
ADIN1200是一款具有低延迟特性的低功耗、单端口、10 Mbps和100 Mbps以太网收发器，设计用于工业以太网应用

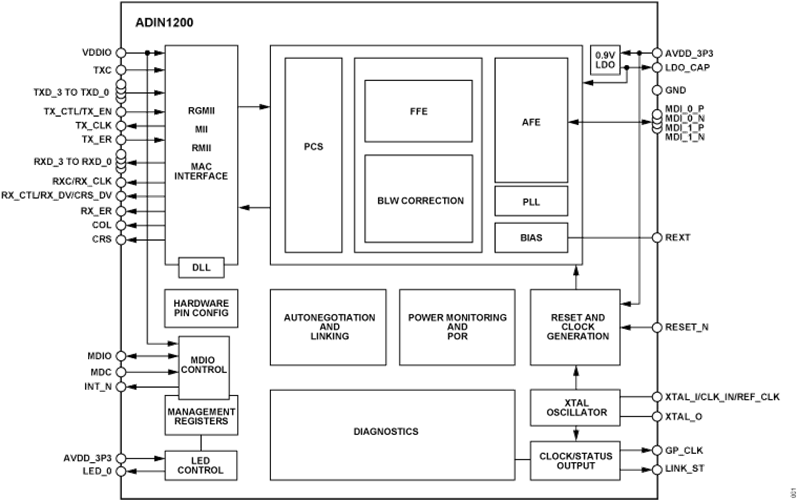

此设计集成了高能效以太网(EEE)物理层器件(PHY)内核以及相关的通用模拟电路、输入和输出时钟缓冲、管理接口和子系统寄存器以及媒介访问控制(MAC)接口和控制逻辑，以便管理复位、时钟控制以及引脚配置。
ADIN1200采用5 mm × 5 mm、32引脚引脚架构芯片级封装(LFCSP)，且假设使用3.3 V MAC接口电源，可采用3.3 V单电源供电。为实现最大的系统级设计灵活性，通过单独的VDDIO电源可以对管理数据输入/输出(MDIO)和MAC接口电源电压进行配置，而不考虑ADIN1200上的另一个电路并在1.8 V、2.5 V或3.3 V下工作。上电时，ADIN1200保持在硬件复位状态，直至每个电源已超过其最小上升阈值且电源良好为止。通过监视电源以检测一个或多个电源电压是否低于最小下降阈值，并将器件保持在硬件复位状态直到电源恢复并满足上电复位(POR)电路要求，才能提供掉电保护。
MII管理接口（也称为MDIO接口）在主机处理器或MAC和ADIN1200之间提供双线式串行接口，以便访问PHY内核管理寄存器中的控制和状态信息。该接口与IEEE® 802.3™标准第22和45条管理帧结构兼容。
ADIN1200可支持最长180米电缆。
请注意，在整篇数据手册中，多功能引脚（如XTAL_I/CLK_IN/REF_CLK）由整个引脚名称或引脚的单个功能表示，例如XTAL_I即表示仅与此功能相关。
应用
- 工业自动化
- 过程控制
- 工厂自动化
- 机器人和运动控制
- 楼宇自动化
- 测试与测量
- 工业物联网(IoT)
参数
类型 | 描述 |
工业自动化技术 (IAT) | 电机驱动 |
智能建筑 | 安防和监控 |
电能 | 储能和电源转换 |
仪器仪表和测量 | 数据采集 |
