TI德州仪器 AD5700 产品介绍
2026-04-14
0次
说明
- HART兼容完全集成FSK调制解调器
- 1200 Hz和2200 Hz正弦偏移频率
- 接收模式下的电源电流：115 µA（最大值）
- 适合本安型应用
- 集成接收带通滤波器
- 所需外部元件极少
- 针对各种系统配置进行时钟优化
- 超低功耗晶振（最大值为60 µA）
- 外部CMOS时钟源
- 缓冲HART输出——额外驱动能力
- 8 kV HBM ESD额定值
- 1.71 V至5.5 V电源
- 1.71 V至5.5 V接口
- 工作电压：-40℃至+125℃

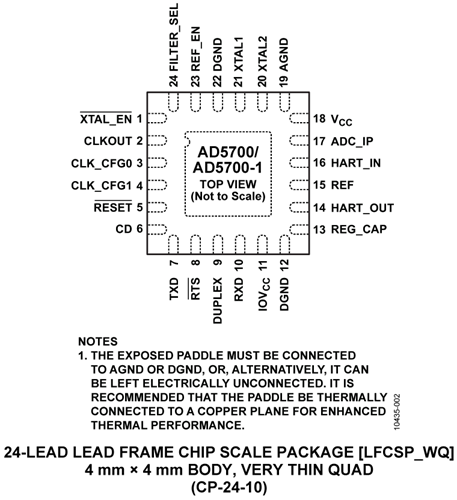

- 4 mm × 4 mm LFCSP封装
- 兼容HART物理层
- UART接口
特性

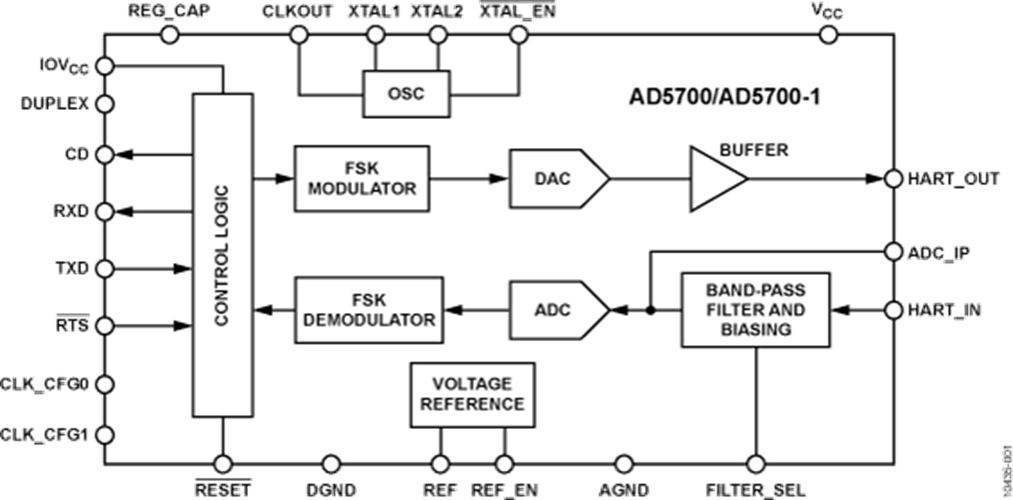

AD5700/AD5700-1是一种单芯片解决方案，设计用作HART® FSK半双工调制解调器，符合HART物理层要求。该器件集成所有必要的滤波、信号检测、调制、解调和信号生成功能，因此所需外部元件极少。该器件最大电源功耗为115 μA并采用小型4mm x 4mm外壳设计，因此是低功耗环路供电型应用的优质选择。发射波形为相位连续1200 Hz和2200 Hz正弦波。 AD5700/AD5700-1包含精密载波检测电路并采用标准UART接口。
应用
- 现场发射机
- HART多路复用器
- PLC和DCS模拟I/O模块
- HART网络连接
参数
类型 | 描述 |
智能建筑 | 楼宇自动化系统 |
工业自动化技术 (IAT) | 可编程逻辑控制器 (PLC) 和分布式控制系统 (DCS) |
