TI德州仪器 AD5700-1 产品介绍
2026-04-14
0次
说明
- HART兼容完全集成FSK调制解调器
- 1200 Hz和2200 Hz正弦偏移频率
- 接收模式下的电源电流：115 µA（最大值）
- 适合本安型应用
- 集成接收带通滤波器
- 所需外部元件极少
- 针对各种系统配置进行时钟优化
- 超低功耗晶振（最大值为60 µA）
- 外部CMOS时钟源
- 精密内部振荡器
- 缓冲HART输出——额外驱动能力
- 8 kV HBM ESD额定值
- 电源电压：1.71 V至5.5 V
- 1.71 V至5.5 V接口
- 工作温度范围：-40°C至+125℃

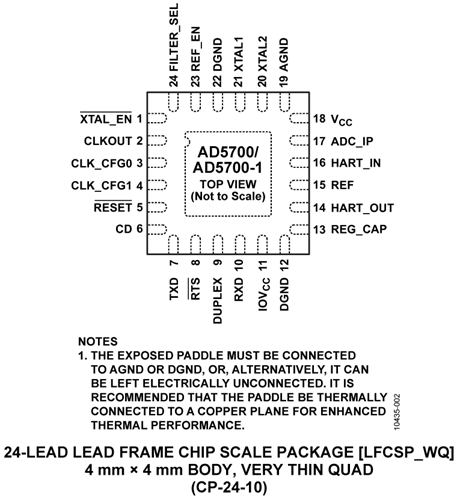

- 4 mm × 4 mm LFCSP封装
- 兼容HART物理层
- UART接口
特性

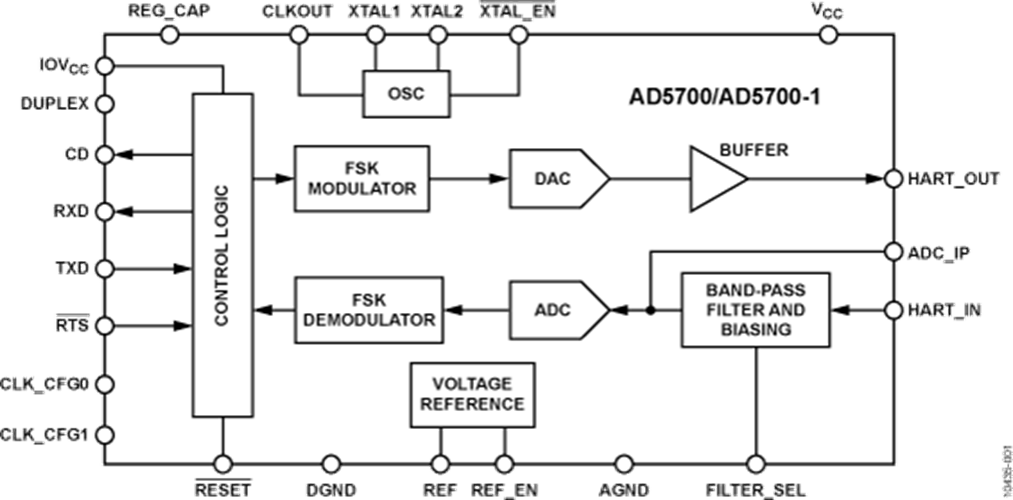

AD5700/AD5700-1均为单芯片解决方案，设计用作HART® FSK半双工调制解调器，符合HART物理层要求。这些器件集成所有必要的滤波、信号检测、调制、解调和信号生成功能，因此所需外部元件极少。AD5700-1上集成0.5%精密振荡器，可极大节省电路板空间，因此非常适合主机和从机配置下的线路供电应用。AD5700/AD5700-1的最大电源功耗为115µA，因此是低功耗环路供电型应用的较佳选择。发射波形为相位连续1200 Hz和2200 Hz正弦波。AD5700/AD5700-1内置精密载波检测电路，采用标准UART接口。
应用
- 现场发射机
- HART多路复用器
- PLC和DCS模拟I/O模块
- HART网络连接
参数
类型 | 描述 |
工业自动化技术 (IAT) | 可编程逻辑控制器 (PLC) 和分布式控制系统 (DCS) |
