TI德州仪器 MAX3130 产品介绍

2026-04-14 0次

说明

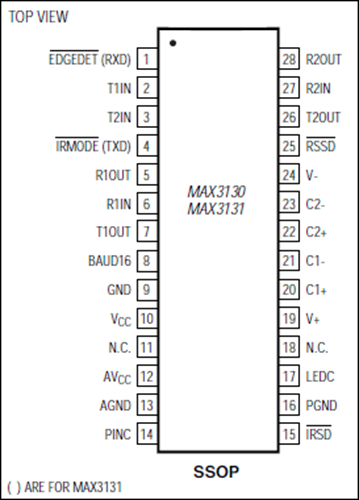

在单个28引脚SSOP封装中集成RS-232和IrDA
电源电流：370µA
兼容IrDA 1.2：数据速率：2.4kbps至115kbps
板载IR编码器/解码器支持使用非IrDA UART
+3.0V至+5.5V单电源供电
符合低至+3V的EIA/TIA-232规范
200mA、大电流红外LED驱动器
RS-232接收器处于活动状态时关断的功耗低至1µA

特性

MAX3130/MAX3131将一个兼容IrDA 1.2的红外收发器与一个RS-232接口全部集成在单个3V供电混合微电路中。红外收发器支持2.4kbps至115kbps的IrDA数据速率。红外接收通道提供高增益/低噪声PIN二极管放大器，在+3V电源下的环境光电二极管电流抑制达100µA。红外发射路径中包含一个能够吸收200mA电流的大功率LED驱动器。板载编码器/解码器(ENDEC)对外部UART的传输信号进行压缩/拉伸，即使使用非IrDA UART也能进行IrDA通信。

带2个驱动器/2个接收器的RS-232收发器支持高达120kbps的数据速率。专有的高效双电荷泵电源与低压降发射器相结合，采用+3.0V至+5.5V单电源供电，提供真正的RS-232性能。IR和RS-232电路的可选关断功能可将电源电流降至1µA。

MAX3130针对仅使用一个UART进行红外和RS-232通信的应用进行了优化。红外发射器输入和红外接收器输出分别与1个RS-232发射器输入和1个RS-232接收器输出复用。MAX3131的IrDA收发器和RS-232收发器是分开的，有各自的数据输入和输出。

这两种器件需要的外部元件都很少：四个0.1µF小电容、一个光电二极管、一个红外LED和一个电流设置电阻。
