TI德州仪器 MAX33041E 产品介绍

2026-04-14 0次

说明

集成保护功能提高了稳健性

提高对CANH和CANL的保护能力

±40V容错能力
±40kV ESD人体模型(HBM>)保护
±25V扩展共模输入范围(CMR)
短路保护

发送器主导状态超时功能可防止锁定
热关断

该系列提供灵活的设计选项

降低摆率以减少EMI
低电流待机模式

提供小型封装选项，以节省PCB面积
- 8引脚WLP封装
- 8引脚SOT23封装
- 8引脚SOIC封装
高速运行，数据速率高达5Mbps
工作温度范围：-40°C至+125°C

特性

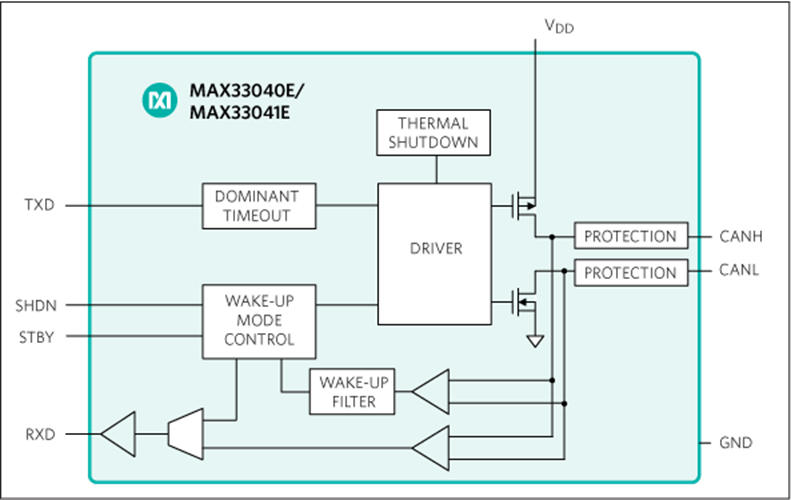

MAX33040E/MAX33041E均为+3.3V控制局域网(CAN)收发器，集成保护功能，适用于工业应用。针对需要过压保护的设备，这些器件在CANH和CANL上提供扩展的±40V故障保护。这些器件还在CANH和CANL上集成了±40kV高ESD HBM保护功能，具有±25V的输入共模范围(CMR)，超过了ISO 11898-2 CAN标准要求（-2V至+7V）。因此非常适合存在一些电气噪声的应用，这些噪声会影响两个节点或系统之间的接地电平。这些器件配有关断引脚和多功能待机引脚。

这些器件以高速CAN数据速率运行，在短距离网络上可实现高达5Mbps的速率。大型网络的最大速度可能会受节点数量、所用线缆类型、分支长度和其他因素的限制。MAX33040E/MAX33041E提供主导状态超时功能，防止因控制器错误或TXD输入故障导致总线锁定。当TXD保持主导状态（低电平）的时间超过 t_DOM时，驱动器切换到闲置状态，释放总线负荷并支持其他节点进行通信。这些器件具有STBY引脚，支持三种工作模式；在地和STBY引脚之间连接一个外部39.2kΩ电阻时，可实现低功耗待机模式、正常的高速模式或低摆率模式。

MAX33040E采用8引脚WLP和8引脚SOT23封装，而MAX33041E采用8引脚SOIC封装。两款器件的工作温度范围均为-40°C至+125°C。
