TI德州仪器 ADM3058E 产品介绍
2026-04-14
0次
说明
- 5.7 kV rms 信号隔离型 CAN FD 收发器
- 1.7 V 至 5.5 V 电源和逻辑侧电平
- 总线侧 4.5 V 至 5.5 V 电源
- 符合 ISO 11898-2:2016 标准的 CAN FD
- 高达 12 Mbps 的数据速率，适用于 CAN FD
- 较低的最大环路传播延迟：155 ns
- 扩展的共模范围：± 25 V
- 总线故障保护（CANH、CANL）：± 40 V
- 超越 EN 55022 B 级标准 6 dB
- 高共模瞬变抗扰度：>50 kV/μs
- 工业级工作温度范围：−40°C 至 +125°C
- 安全和监管审批（申请中）
- UL：5700 V rms 持续 1 分钟，符合 UL 1577 标准
- CSA 元件验收 5.7 kV rms 时 5A
- IEC 60601 和 IEC 61010
- VDE 合规证书
- DIN VDE V 0884-11 (VDE V 0884-11):2017-01
- VIORM = 1500 V 峰值
特性
ADM3058E 是一款 5.7 kV rms 隔离式控制器区域网络 (CAN) 物理层收发器，具有高性能的基本功能集。ADM3058E 完全符合 CAN 灵活数据速率 (CAN FD) ISO 11898-2:2016 的要求，并且还能够支持高达 12 Mbps 的数据速率。

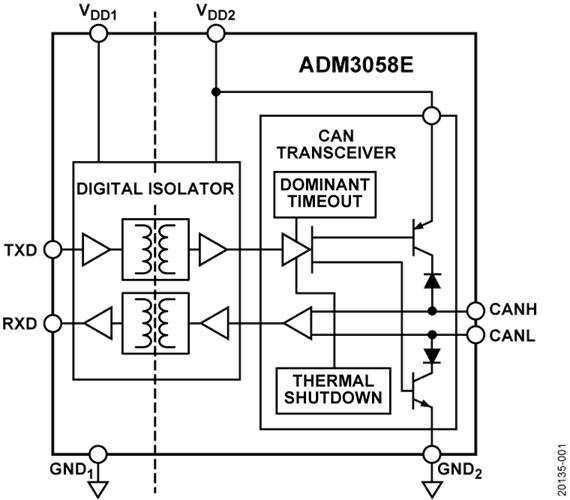

该套件利用 ADI 公司的 iCoupler® 技术将 2 通道隔离器和 CAN 收发器组合到单个小外形集成电路 (SOIC) 表面贴装封装中。ADM3058E 是适用于 CAN 和 CAN FD 应用的完全隔离式解决方案。ADM3058E 提供 CAN 控制器和物理层总线之间的隔离。针对 5.7 kV rms 耐受电压、1500 V峰值工作电压和 10 kV 浪涌测试电压的安全和监管认可（申请中），可确保 ADM3058E 满足应用隔离要求。
低环路传播延迟和 ±25 V 扩展共模范围可支持在更长总线电缆上实现可靠通信。主导超时功能可防止故障情况下的总线锁定，限流和热关断功能可防止输出短路。CAN 总线输入和输出引脚的保护电压为 ±40 V，防止意外连接到 +24 V 总线电源。该套件完全适应 −40°C 至 +125°C 的工业级温度范围。
应用
- CANOpen、DeviceNet 和其它 CAN 总线实施
- 工业自动化
- 过程控制和楼宇控制
- 运输和基础设施
