TI德州仪器 ADM3056E 产品介绍
2026-04-14
0次
说明
- 5.7 kV rms (8000 VPEAK) 信号隔离型 CAN 收发器
- VDD1 供电范围 1.7 V 至 5.5 V
- VDD2 供电范围 4.5 V 至 5.5 V
- 符合 ISO 11898-2:2016 标准（CAN 灵活数据速率，CAN-FD）
- 高达 12 Mbps 的数据速率（用于 CAN-FD）
- 最大 145 ns 的低环路传播延迟
- ±25 V 的扩展共模范围
- ±40 V 的总线故障保护（CANH、CANL）
- 支持远程唤醒请求的低功耗待机
- 具有用于控制的额外隔离信号（例如终端开关）
- 可进行坡度控制以降低 EMI
- 安全和监管审批（申请中）
- VDE 合规证书 VDE 0884-11
- VIORM = 849 VPEAK
- VIOSM = 8000 VPEAK（测试：VPEAK = 12.8 kV）
- UL：5700 V rms 持续 1 分钟，符合 UL1577 标准
- CSA 元件验收 5 kV rms 时 5A
- IEC 60950、IEC 61010
- VDE 合规证书 VDE 0884-11
- 采用 16 引脚 SOIC 封装，爬电距离/净空为 8.3 mm
- 高共模瞬变抗扰度：≥75 kV/µs
- 工业温度范围：−40°C 至 +125°C
特性
ADM3056E 是一款 5.7 kV rms 隔离式控域网 (CAN) 物理层收发器。ADM3056E 完全符合 CAN-FD ISO 11898-2:2016 的要求，并且还能够支持高达 12 Mbps 的数据速率。

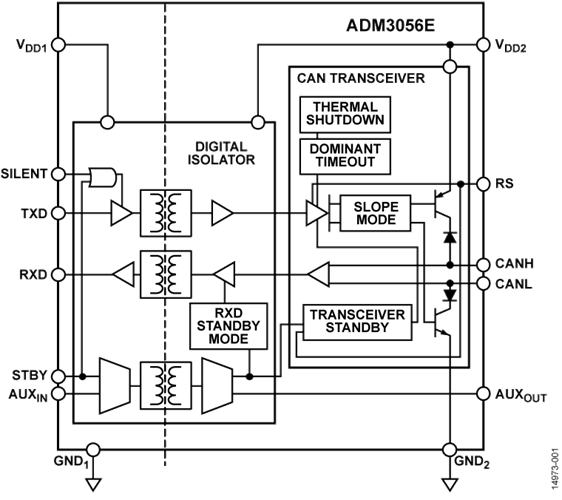

该套件利用 ADI 公司的 iCoupler® 技术将高度可靠的 3 通道隔离器和 CAN 收发器组合到单个 SOIC 表面安装封装中。ADM3056E 在 CAN 控制器和物理层总线之间提供电气隔离。
针对 5.7 kV rms 隔离耐受电压、565 VPEAK 工作隔离电压、8 kV 浪涌电压和 8.3 mm 爬电距离和净空的安全和监管审批（申请中）可确保 ADM3056E 满足高电压应用的隔离要求。
穿越隔离时的低传播延迟支持使用更长的总线电缆。可以在低数据速率下对标准 CAN 使用坡度控制模式。总线空闲或节点离线时，待机模式可较大限度地降低功耗。安静模式允许忽略 TXD 输入，仅用于侦听功能。
主导超时功能可防止故障情况下的总线锁定，限流和热关断功能可防止输出短路。此套件完全适合 −40°C 至 +125°C 的工业温度范围，并且提供爬电距离更高的 16 引脚宽体 SOIC 封装。
应用
- CANOpen、DeviceNet 和其他 CAN 总线实施
- 太阳能逆变器和电池管理
- 电机和过程控制
- 工业自动化
- 运输和基础设施
参数
类型 | 描述 |
航空航天和防务 | 航空电子产品和解决方案 |
智能建筑 | 楼宇自动化系统 |
电能 | 能量存储系统 |
医疗健康 | 生命科学和医疗仪器 |
工业自动化技术 (IAT) | 现场仪器仪表 |
