量产
说明
- 5 kV rms 信号和电源隔离式 CAN 收发器
- isoPower 集成隔离式 DC/DC 转换器
- 适用于 1.7 V 至 5.5 V 逻辑电平的 VIO 引脚
- 符合 ISO 11898-2：2016 标准 (CAN FD)
- 高达 12 Mbps 的数据速率，适用于 CAN FD
- 较低的最大环路传播延迟：150 ns
- 扩展的共模范围：±25 V
- 总线故障保护：CANH 和 CANL 引脚上的电压为 ±40 V
- 低功耗待机支持远程唤醒请求
- 具有用于控制的额外隔离信号（例如终端开关）
- 通过 EN 55022 B 级标准 6 dB
- 可进行坡度控制以降低 EMI
- 安全和监管审批
- VDE 符合性证书 VDE V 0884-10（申请中）：
- VIORM = 565 VPEAK
- UL：5000 V rms 持续 1 分钟，符合 UL 1577 标准（申请中）
- CSA 元件验收 5 kV rms 时 5A（申请中）
- IEC 60950-1、IEC 61010-1
- VDE 符合性证书 VDE V 0884-10（申请中）：
- 爬电距离和净空：8.3 mm（采用 20 引脚 SOIC_IC 封装）
- 高共模瞬变抗扰度：>75 kV/μs
- 工业温度范围：−40°C 至 +105°C
特性
ADM3055E 是一款配备集成隔离式 DC/DC 转换器的 5 kV rms 隔离式控域网 (CAN) 物理层收发器。ADM3055E 满足 CAN 柔性数据 (FD) 速率要求，可以在高达 5 Mbps 及以上的速率下工作，并且符合 ISO 11898-2 标准。

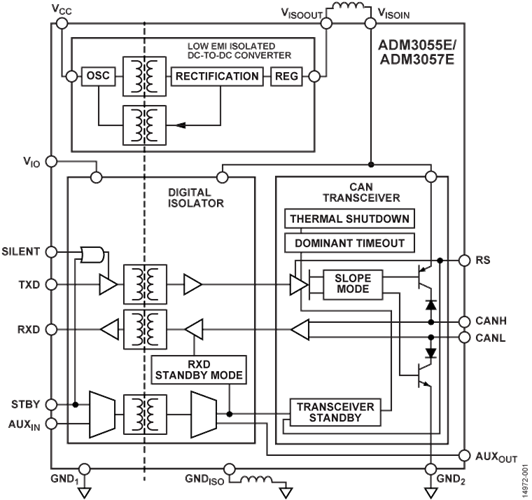

该器件利用 Analog Devices, Inc. 的 iCoupler® 技术将 3 通道隔离器、CAN 收发器和 Analog Devices 的 isoPower® DC/DC 转换器组合到单个小外形集成电路 (SOIC) 表面安装封装中。该器件由单个 5 V 电源供电，为 CAN 和 CAN FD 应用实现了一套完全隔离的解决方案。通过连续调节开关频率，可以将 DC/DC 转换器高频开关过程中产生的辐射发射保持低于 EN 55022 B 级限制。
ADM3055E 在 CAN 控制器和物理层总线之间提供完全隔离。针对 5 kV 耐受电压、565 VPEAK 工作电压、10 kV 浪涌测试电压和 8.3 mm 爬电距离和净空的安全和监管审批（申请中）可确保 ADM3055E 满足应用隔离要求。
穿越隔离时的低传播延迟支持使用更长的总线电缆。可以在低数据速率下对标准 CAN 使用坡度控制模式。总线空闲或节点离线时，待机模式可较大限度地降低功耗。安静模式允许忽略 TXD 输入，仅用于侦听。
主要超时功能可防止总线在故障条件下锁定。电流限制和热关断功能可防止发生输出短路。该器件完全适应 −40°C 至 +105°C 的工业温度范围。
应用
- CANOpen、DeviceNet 和其他 CAN 总线应用
- 工业自动化
- 过程控制和楼宇控制
- 运输和基础设施
参数
类型 | 描述 |
通信 | 无线基础设施 |
电能 | 风轮机 |
仪器仪表和测量 | 化学分析和分析仪器 |
工业自动化技术 (IAT) | 可编程逻辑控制器 (PLC) 和分布式控制系统 (DCS) |
医疗健康 | 医疗超声设备 |
汽车 | 电池管理解决方案 (BMS) |
