TI德州仪器 LTM2889-5 产品介绍

2026-04-14 0次

说明

隔离型 4Mbps CAN FD 收发器
2500V_RMS (持续 1 分钟，按照 UL1577 标准)
隔离型 DC 电源：5V (可调节至 3.3V)
高达 150mA 的可用隔离式电源输出
3.3V 或 5V 输入电源电压选项
正待 UL-CSA 标准认可文档＃E151738
无需外部组件
高的总线故障电压容限：±60V
低功率 OFF 模式：<1μA (典型值)

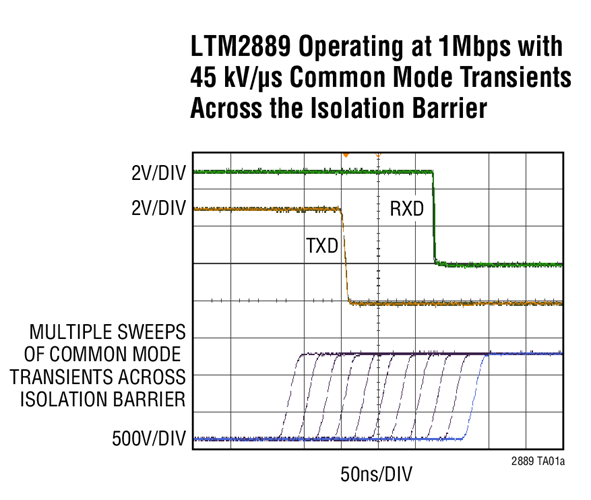

可承受高的共模瞬变：30kV/μs
具主动对称控制功能的可变转换速率驱动器和用于实现低 EME 的 SPLIT 引脚
完全符合 ISO 11898-2 和 CAN FD 标准
至 CAN 总线的理想无源运行方式 (电源关断)
发送数据 (TXD) 主导的超时功能
高 ESD：±25kV CANH、CANL 至 GND2 和 V_CC2；±10kV 横越隔离势垒
环境工作温度范围：–40°C 至 125°C

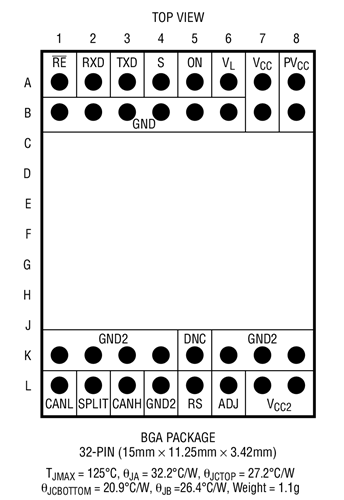

扁平 15mm x 11.25mm BGA 封装

特性

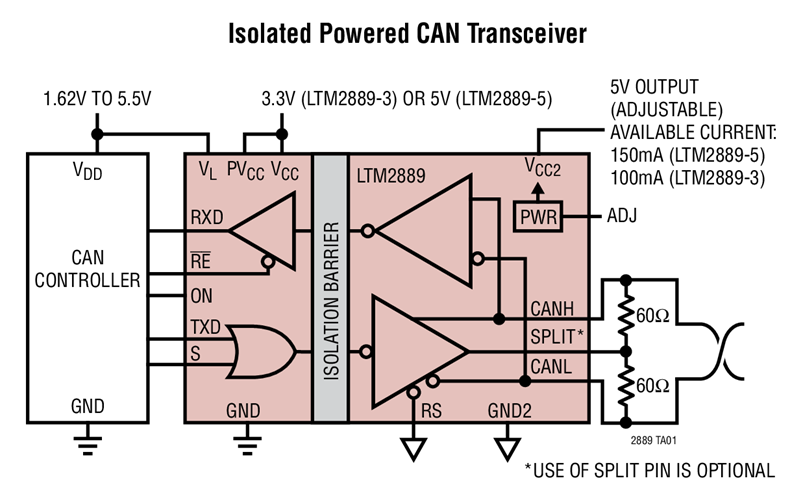

LTM^®2889 是一款完整的电流隔离型控制器局域网络 (CAN) μModule^® (微型模块) 收发器。它无需使用外部组件，单个电源通过一个集成的隔离式 DC/DC 转换器给接口的两侧供电。为 3.3V 和 5V 电源提供了单独的版本。双电压 CAN 收发器和可调型稳压器利用 3.3V 或 5V 版本提供 3.3V 或 5V 隔离型电源。

耦合电感器和一个隔离式电源变压器在线路收发器和逻辑接口之间提供了 2500V_RMS 的隔离。该器件非常适合于接地环路断开的系统，允许很大的共模电压范围。在共模瞬变 >30kV/μs 的情况下，可以保持不间断的通信。

该器件支持具灵活数据速率、高达 4Mbps CAN (CAN FD)。一个逻辑电源引脚提供了与 1.62V 至 5.5V 的不同逻辑电平的简易连接，这与主电源无关。

增强的 ESD 防护能力使得该器件能够在收发器接口引脚上承受高达 ±25kV人体模型 (HBM) 和通过隔离势垒承受 ±10kV HBM ，并不会发生闭锁或受损现象。
