TI德州仪器 LTC2875 产品介绍

2026-04-14 0次

说明

提供了至 ±60V 的过压线路故障保护
3.3V 或 5V 电源电压
高速运作达 4Mbps
±25kV ESD (在接口引脚)，±8kV (在所有其他引脚)
有源对称控制驱动器和可变摆率及 SPLIT 引脚用于实现低电磁辐射 (EME)
扩展共模范围 (±36V)
在电源关断情况下可实现至 CAN 总线的理想无源运行方式
电流限制驱动器和热停机
上电 / 断电无干扰驱动器输出
微功率停机模式
由发送数据 (TXD) 主导的超时功能
符合 ISO 11898-2 标准
可兼容 DeviceNet
可提供高达 MP 等级的器件 (－55°C 至 125°C)

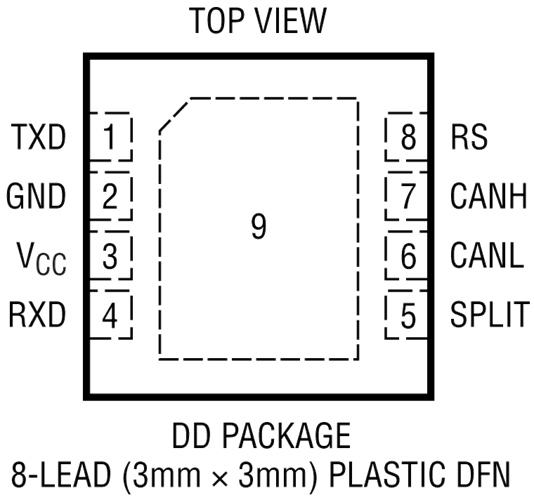

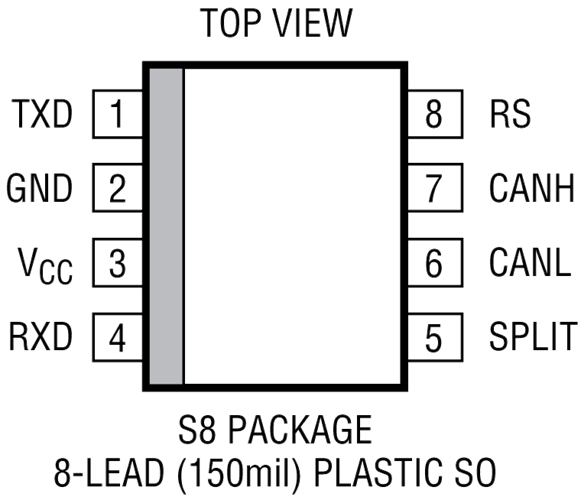

3mm x 3mm 8 引脚 DFN 封装和 SO-8 封装

特性

LTC^®2875 是一款采用 3.3V 或 5V 工作电源的坚固型高速、低功率 CAN 收发器，在所有的操作模式 (包括断电) 中，该器件均可在数据传输线路上提供 ±60V 的过压故障保护。最大数据速率已扩展至 4Mbps 以支持基于 CAN 物理层的高速协议。增强型 ESD 保护使这些器件能在收发器接口引脚上承受 ±25kV HBM，并不会发生器件锁断或损坏。

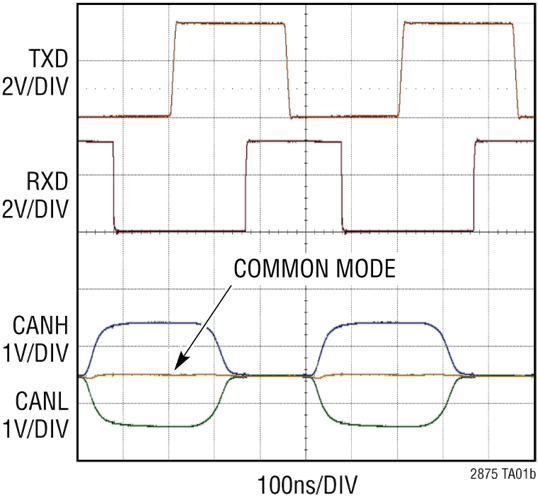

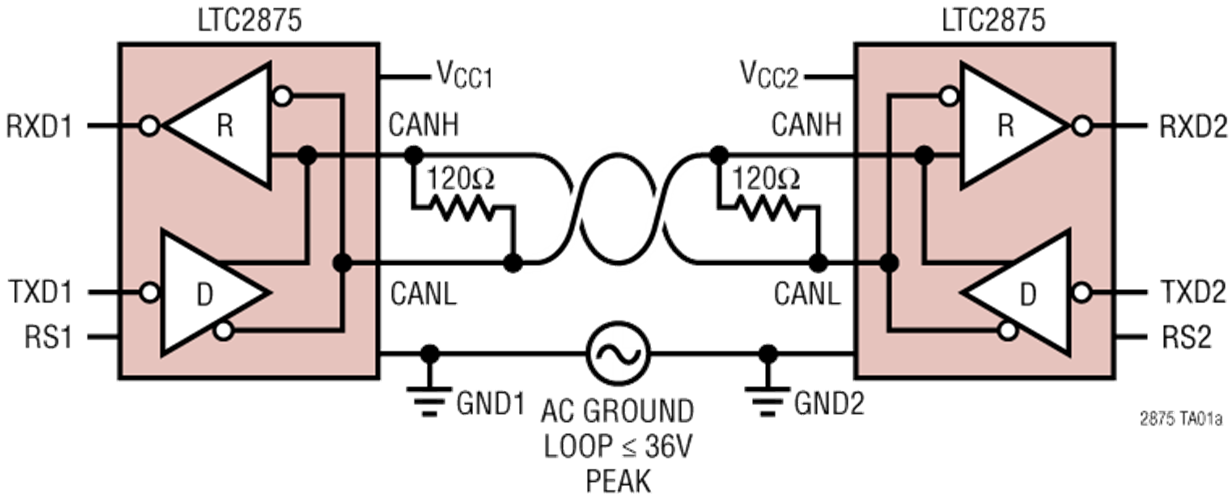

±36V 的扩展输入共模范围和 CAN 收发器上的高共模抑制提供了针对大接地环路电压的耐受性。一个具有源对称控制功能的精细 CAN 驱动器保持了对于共模电压的严紧控制 (以实现卓越的电磁辐射性能)，而可变摆率和分离的终端支持则进一步地降低了 EME。
