TI德州仪器 ADM3054 产品介绍
2026-04-14
0次
说明
- 5 kV rms信号隔离式CAN收发器
- 工作电压(VDD1)：5 V或3.3 V
- 工作电压(VDD2)：5 V
- VDD2SENSE 用于检测 VDD2是否失电
- 符合ISO 11898标准
- 数据速率可高达1 Mbps
- CANH和CANL集成有短路保护功能，防止短接到24 V系统中的电源或地
- 无电节点不干扰总线
- 总线支持110个或更多节点
- 热关断保护
- 高共模瞬变抗扰度： >25 kV/μs
- 安全和法规认证
- UL认证
- 1分钟5000 V rms，符合UL 1577
- 符合VDE标准证书
- DIN V VDE V 0884-10 (VDE V 0884-10)：2006-12
- VIORM = 846 V峰值
- UL认证
- 工业温度范围：−40°C至+125°C

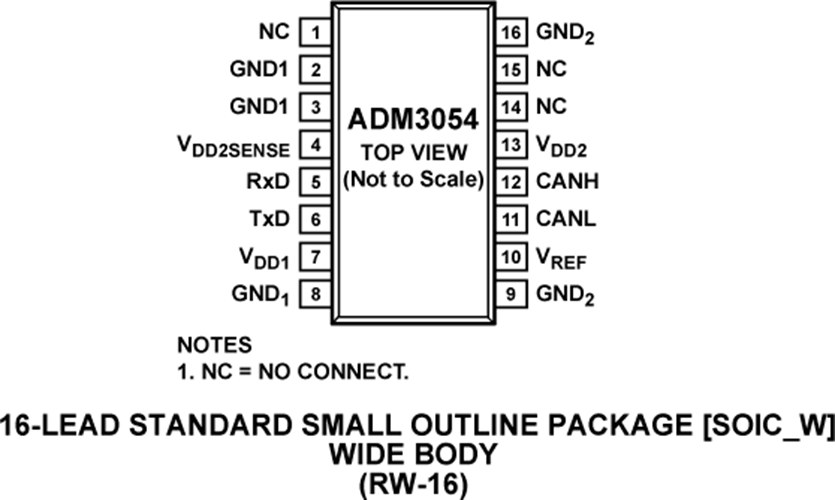

- 16引脚宽体SOIC封装
- 通过汽车应用认证
特性
ADM3054是一款5 kV rms信号隔离控制器局域网（CAN）物理层收发器，符合ISO 11898标准。

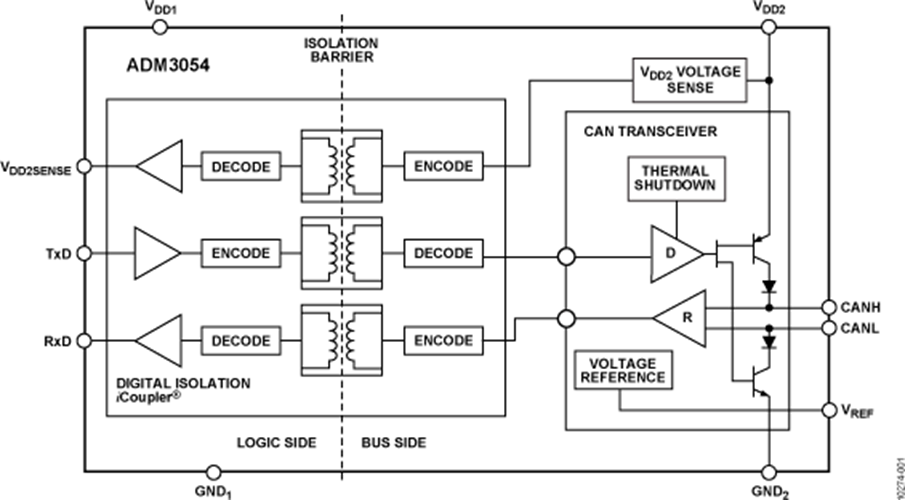

该器件采用ADI公司的 iCoupler®技术，将三通道隔离器和CAN收发器集成于单封装中。器件逻辑端采用 VDD1 上的3.3 V或5 V单电源供电，总线端则采用 VDD2 上的5 V单电源供电。总线端(VDD2)失电状况可以通过集成的VDD2SENSE 信号检测。
ADM3054在CAN协议控制器与物理层总线之间创建一个隔离接口，它能以最高1Mbps的数据速率工作。
该器件的总线引脚（CANH和CANL）集成有保护功能，防止短接到24 V系统中的电源或地。
该器件具有限流和热关断特性，可防止发生输出短路以及总线短接至地或电源引脚的情况。额定温度范围为工业温度范围，提供16引脚、宽体SOIC封装。
应用
- CAN数据总线
- 工业现场网络
参数
类型 | 描述 |
通信 | E频段射频 |
汽车 | 电动动力总成系统 |
电能 | 能量存储系统 |
工业自动化技术 (IAT) | 可编程逻辑控制器 (PLC) 和分布式控制系统 (DCS) |
