TI德州仪器 ADM3053 产品介绍
2026-04-14
0次
说明
- 2.5 kV rms信号和电源隔离CAN收发器
- 集成isoPower的隔离式DC/DC转换器
- VCC工作电压：5V
- VIO工作电压：5V或3.3V
- 符合ISO 11898标准
- 高速，数据速率最高可达1Mbps
- 无电节点不干扰总线
- 总线支持110个或更多节点
- 斜率控制可降低EMI
- 热关断保护
- 高共模瞬变抗扰度：>25 kV/µs
- 安全和法规认证
- UL认证
- 1分钟2500 V rms，符合UL 1577
- CSA元件验收通知5A
- VDE合规证书
- DIN EN 60747-5-2 (VDE 0884 Part 2):2003-01
- VIORM = 560 V峰值
- UL认证
- 工业温度范围：−40°C至+85°C

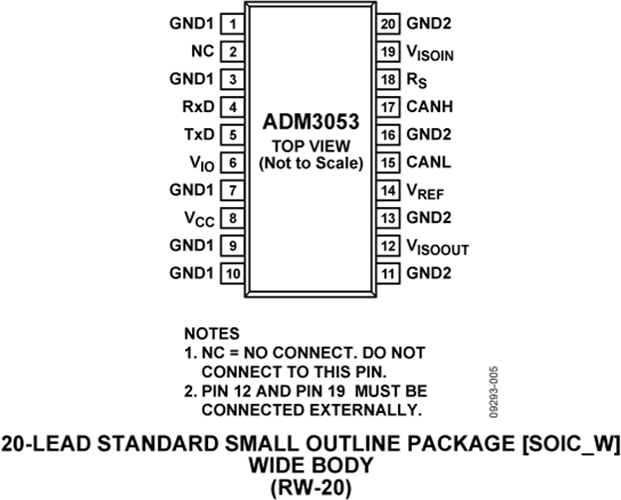

- 支持宽体20引脚SOIC封装
特性
ADM3053是一款隔离式控制器区域网络(CAN)物理层收发器，集成隔离DC/DC转换器，符合ISO 11898标准。
该器件采用ADI公司的iCoupler®技术，将双通道隔离器、CAN收发器和ADI公司的isoPower® DC/DC转换器集成于单个SOIC表贴封装中。片内振荡器输出一对方波，以驱动内部变压器提供隔离电源。该器件采用5V单电源供电，提供完全隔离的CAN解决方案。
ADM3053在CAN协议控制器与物理层总线之间创建一个完全隔离的接口。它能以最高1Mbps的数据速率工作。
该器件具有限流和热关断特性，可防止输出短路。额定温度范围为工业温度范围，提供20引脚、宽体SOIC封装。
ADM3053集成了isoPower®技术，该技术采用高频开关元件通过其变压器传输电力。设计印刷电路板(PCB)布局时应特别小心，必须符合相关辐射标准。关于电路板布局考量因素的详细信息，请参考应用笔记AN-0971：isoPower®器件的辐射控制建议。
应用
- CAN 数据总线
- 工业现场网络
参数
类型 | 描述 |
通信 | E频段射频 |
电能 | 风轮机 |
工业自动化技术 (IAT) | 可编程逻辑控制器 (PLC) 和分布式控制系统 (DCS) |
