TI德州仪器 MAX13051 产品介绍

2026-04-14 0次

说明

完全兼容ISO 11898标准
自动波特率模式
短路保护
高达1Mbps的高速模式
斜率控制模式
低电流待机模式
热关断模式
发送数据主导超时
±6kV人体放电模型ESD保护
共模范围超过±12V

特性

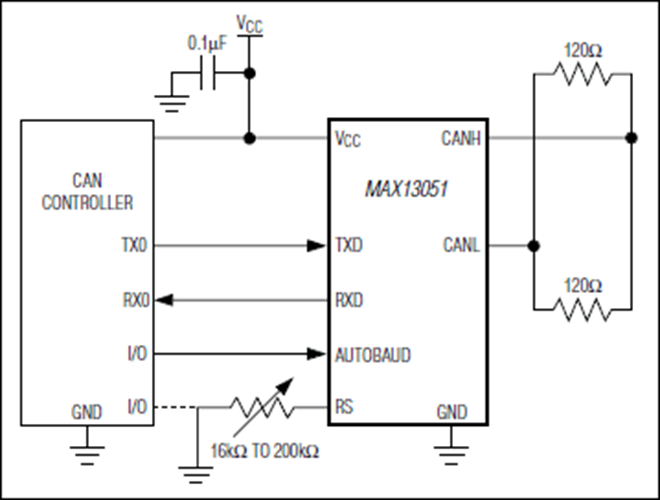

MAX13051为具有自动波特率模式、±80V故障保护的CAN收发器，可理想用于需要过压保护的设备网络和其他工业网络应用。MAX13051可以为CAN协议控制器和CAN总线的物理线路提供连接。

MAX13051具有三种不同的工作模式：高速、斜率控制和关断。高速模式支持高达1Mbps的数据速率。而采用斜率控制模式可编程设置发送器的压摆率，最高允许500kbps数据速率，从而降低EMI并可使用无屏蔽双绞线或平行电缆。在关断模式，发送器关闭，而低功耗接收器监视总线，等待唤醒信号。

MAX13051提供由发送器数据(TXD)主导的超时功能，若TXD输入端保持低电平的时间超过1ms，则器件释放总线，这可以防止出错的CAN控制器将总线箝位至主导电平。MAX13051还提供自动波特率模式，允许微控制器计算输入波特率，而不会破坏CAN协议的通信。MAX13051输入共模范围超过±12V，大大高于ISO 11898协议所规定的-2V至+7V，并具有±6kV人体放电模型保护功能，使该系列器件可理想的应用于恶劣环境。MAX13051提供8引脚SO封装，可工作于-40°C至+85°C和-40°C至+125°C温度范围。
