TI德州仪器 MAX96724F 产品介绍
2026-04-14
0次
说明
- 车规级高速链路
- 最大插入损耗：-21.0dB（3.0GHz，6Gbps）
- 最大插入损耗：-19.5dB（1.5GHz，3Gbps）
- 自动适应通道条件的变化
- 工作环境温度：-40°C至+105°C
- 四路可独立配置GMSL输入
- 6/3Gbps GMSL2和3.12Gbps GMSL1链路速率
- 187.5Mbps/1Mbps (GMSL2/1)反向链路速率
- 支持GMSL2/1像素和隧道混合输入
- 2x4或4x2通道MIPI CSI-2 v1.3输出
- MIPI D-PHY v1.2额定速率：2.5Gbps/通道
- C-PHY v1.0额定速率：5.7Gbps/通道
- 聚合和复制功能
- D-PHY/C-PHY支持16/32虚拟通道
- D-PHY（成像器）至C-PHY (SoC)自动转换
- 从反向信号获取的参考时钟(RoR)
- 双向反向通道支持
- 9个可配置GPIO
- 2个I2C端口，速率高达1Mbps
- 符合ASIL-B标准(MAX96724/F)
- 易用特性
- 减少BOM并节省空间
- 小型8x8mm TQFN标准和可湿侧面封装
- 小尺寸同轴电缆供电(PoC)
特性

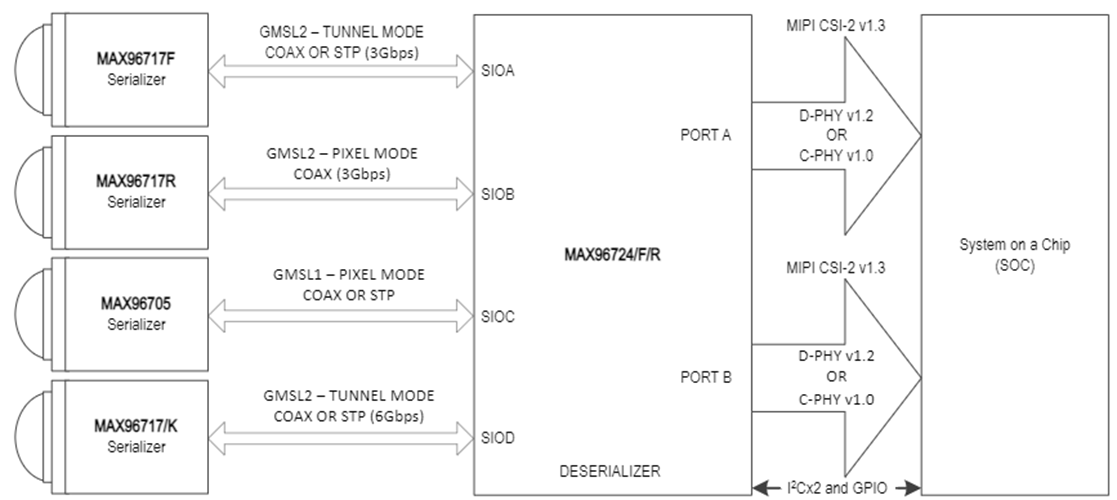

MAX96724/F/R解串器可以将四路GMSL™2/1输入转换为1、2或4路MIPI D-PHY或C-PHY输出。该器件支持通过符合GMSL通道规范的50Ω同轴电缆或100Ω STP电缆同时进行双向传输。联系工厂获取GMSL支持资料。
使用符合行业标准的同轴电缆或STP互连，最多支持四个远程传感器。每个GMSL2串行链路的正向运行速率为3Gbps或6Gbps（固定），反向运行速率为187.5Mbps。MAX96724/F/R支持视频数据的聚合和复制，可将来自多个远程传感器的数据流合并，并路由至一个或多个可用的CSI-2输出。
| 3.2mm Ø 50Ω同轴电缆，发泡绝缘 | 2.7mm Ø 50Ω同轴电缆，固体绝缘 | 100Ω屏蔽双绞线，AWG26 | |
| 3GHz时的衰减（典型值，室温） | 0.9dB/m | 1.6dB/m | 1.8dB/m |
| 3GHz时的衰减（最大值，老化，+105°C） | 1.1dB/m | 2.0dB/m | 2.2dB/m |
| GMSL正向/反向数据速率 | +105°C时的典型最大电缆长度（米） | ||
| 3Gbps/187.5Mbps | 20 | 10 | 11 |
| 6Gbps/187.5Mbps | 15 | 9 | 8 |
应用
- 高分辨率摄像头系统
- 先进驾驶辅助系统(ADAS)
参数
类型 | 描述 |
汽车 | 驾驶员和乘客监控系统（DMS、OMS） |
智能建筑 | 安防和监控 |
