TI德州仪器 MAX9291 产品介绍
2026-04-14
0次
说明
- 理想用于高清视频应用
- HDMI 1.4a输入，带有集成输入均衡器、DDC以及输入匹配电阻
- 驱动低成本50Ω同轴电缆和FAKRA连接器或100Ω STP电缆
- 104MHz高带宽模式支持1920 × 720p/60Hz、24位彩色显示屏
- 串行器预加重/预减重，全速模式下电缆可长达15m
- 高达192kHz采样率和32位采样深度，支持7.1通道HD音频
- 串行码率高达3.12Gbps
- 25MHz至104MHz像素时钟
- UART、UART/I²C混合或I²C模式下，提供9.6kbps至1Mbps控制通道，带时钟展宽
- 串行输出可编程为100mV至500mV单端或100mV至400mV差分输出
- 可编程扩频减小EMI
- 跟踪输入的扩展频谱
- 高灵敏度模式，最大程度上抑制控制通道噪声
- 内置PRBS发生器，用于串行链路的BER测试
- 可编程选择9个默认器件地址
- 专用“Up/Down”GPO，用于触摸屏中断和其它通途
- 远程/本地休眠模式唤醒
- -40°C至+105°C工作温度范围
- ±10kV接触放电ESD保护和±15kV ISO 10605和IEC 61000-4-2气隙放电ESD保护
特性

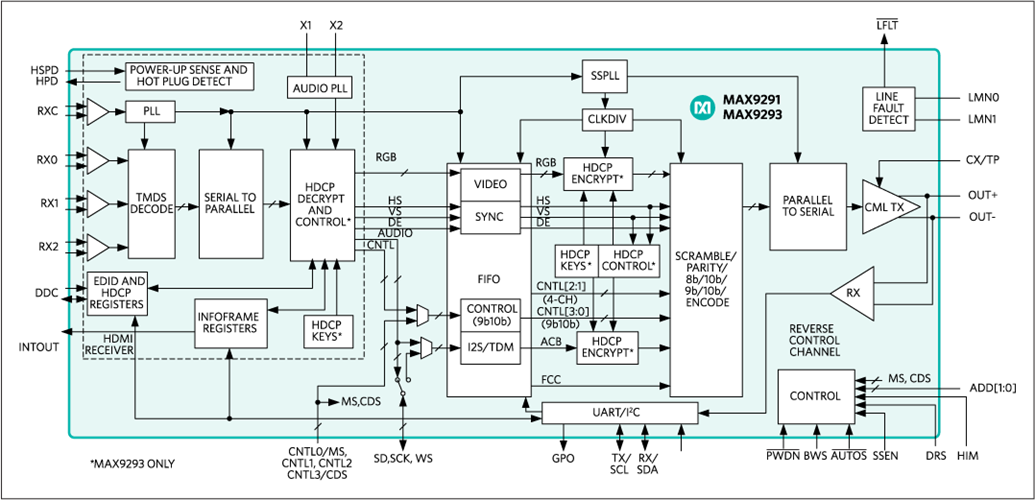

MAX9291/MAX9293 GMSL串行器将HDMI输入转换为吉比特多媒体串行链路(GMSL)输出，适用于视频、音频和控制信号的传输，使用50Ω同轴电缆或100Ω屏蔽双绞线(STP)电缆时的距离可达15m或更长。MAX9293具有HDCP内容保护，但其它方面与MAX9291相同。串行器与支持同轴输入的GMSL解串器配对使用。配置为STP输出时，串行器向下兼容任意GMSL解串器；输出放大器可设置为100mV至500mV单端(同轴)或100mV至400mV差分(STP)输出。
TDM模式下，音频通道支持L-PCM I²S立体声和多达八通道L-PCM。支持32kHz至192kHz采样率，采样深度高达32位。
UART至UART和UART至I²C模式下，嵌入式控制通道工作在9.6kbps至1Mbps；I²C至I²C模式下，工作速率高达1Mbps。利用控制通道，μC能够随时设置串行器、解串器和外围器件寄存器(独立于视频时序)；以及管理HDCP工作(MAX9293)。GPO输出支持来自于链路远端的触摸屏控制器中断请求。
对于更长的传输电缆，串行器提供可编程预加重。串行输出提供可编程扩频。串行输出满足ISO 10605和IEC 61000-4-2 ESD标准。核电源供电范围为1.8V至3.3V，I/O电源范围为1.7V至3.6V。器件采用无铅(Pb)、56引脚、8mm x 8mm TQFN封装，带有裸焊盘，引脚间距为0.5mm。
应用
- 高分辨率汽车导航
- 兆像素照相系统
- 后排座信息终端
参数
类型 | 描述 |
汽车 | ADAS传感器融合ECU |
