新设计不推荐使用本产品
TI德州仪器 MAX9272A 产品介绍
2026-04-14
0次
说明

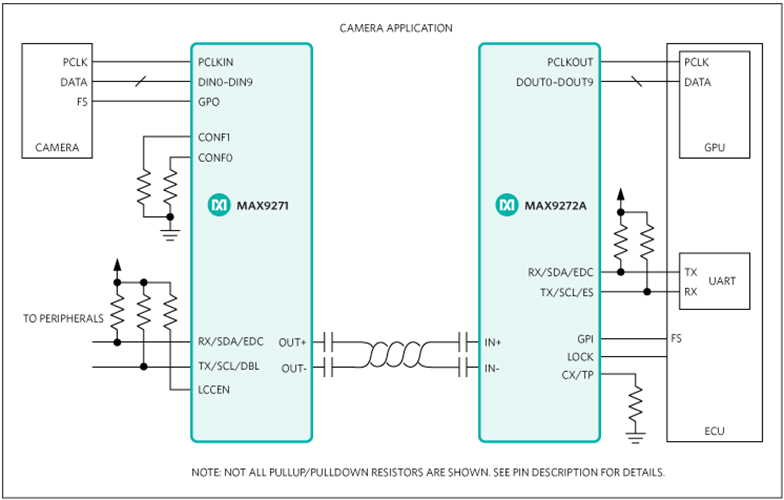

- 非常适合摄像头应用
- 与低成本50Ω同轴电缆和FAKRA连接器或100Ω STP配合使用
- 错误检测/纠正
- I2C 到 I2C 模式下支持9.6kbps至1Mbps控制通道，具有时钟延展功能
- 出色的电源电流：90mA（最大值）
- 百万像素摄像头的双倍速率时钟
- 电缆均衡功能支持15m电缆全速运行
- 48引脚(7mm x 7mm) TQFN-EP封装，引脚间距为0.5mm
- 百万像素摄像头的高速数据反序列化
- 单输出或双输出的串行比特率高达1.5Gbps：6.25MHz至100MHz时钟
- 多种控制通道模式实现系统灵活性
- UART到UART或UART到I2C模式下支持9.6kbps至1Mbps控制通道
- 降低EMI和屏蔽要求
- 输入可编程范围：100mV至500mV
- 单端或50mV至400mV差分模式
- 并行输出上的可编程扩频有助于降低EMI
- 在串行输入端跟踪扩频
- 提供用于摄像头上电和验证的外设功能
- 内置用于串行链路BER测试的PRBS检查器
- 两个GPIO端口
- 用于摄像头帧同步触发和其他用途的专用"上/下"GPI
- 远程/在本地从睡眠模式唤醒
- 满足严格的汽车和工业要求
- 工作温度范围为-40°C至+105°C
- ±10kV接触放电和±15kV空气放电IEC 61000-4-2 ESD保护
- ±10kV接触放电和±30kV空气放电ISO 10605 ESD保护
特性
MAX9272A紧凑型解串器可用于通过50Ω同轴电缆或100Ω屏蔽双绞线(STP)电缆与GMSL串行器进行接口。该器件与MAX9271或MAX9273串行器配对使用。
并行输出可编程为单输出或双输出。双输出在每个像素时钟周期选通输出一半的并行字。双输出可与具有双输入功能的GMSL串行器一起使用。
该器件具有一个运行速度为9.6kbps至1Mbps的嵌入式控制通道。通过使用控制通道，微控制器(µC)可以不受视频时序影响，随时对串行器/解串器和外设寄存器进行编程。提供两个可编程GPIO端口和一个连续采样的GPI输入。
为了与更长的电缆一起使用，该器件配有可编程均衡器。并行输出端可提供可编程扩频。串行输入符合ISO 10605和IEC 61000-4-2 ESD标准。内核电源范围为1.7V至1.9V，I/O电源范围为1.7V至3.6V。该器件采用48引脚(7mm x 7mm) TQFN-EP封装，引脚间距为0.5mm，工作温度范围为-40°C至+105°C。
应用
- 车载摄像系统
