TI德州仪器 MAX9288 产品介绍
2026-04-14
0次
说明
- 非常适用于高清视频应用
- 4通道CSI-2输出，每通道速率高达1Gbps
- 与低成本50Ω同轴电缆和FAKRA连接器或100Ω STP配合使用
- 104MHz高带宽模式支持24位色的1920 x 720p/60Hz显示
- 均衡功能支持15m电缆全速运行
- 高达192kHz的采样率和32位采样深度适用于7.1声道高清音频
- 来自音频源或音频接收器的音频时钟
- 用于伽马校正的颜色查找表
- 用于HDMI/MHL的CNTL0–CNTL3控制输出
- 多种数据速率实现系统灵活性
- 串行比特率高达3.12Gbps
- 6.25MHz至104MHz像素时钟
- o UART、混合 UART/I²C 或 I2C 模式下支持9.6kbps至1Mbps控制通道，具有时钟延展功能
- 降低EMI和屏蔽要求
- 在输入端跟踪扩频
- 高抗扰度模式可充分抑制控制通道噪声
- 提供用于系统上电和验证的外设功能
- 内置用于串行链路BER测试的PRBS测试仪
- 可通过编程选择8个默认设备地址
- 两个专用GPIO端口
- 用于触摸屏中断和其他用途的专用"上/下"GPI
- 用于触摸屏中断和其他用途的专用"上/下"GPI
- 满足严格的汽车和工业要求
- 工作温度范围为-40°C至+105°C
- ±8kV接触放电和±12kV空气放电ISO 10605及IEC 61000-4-2 ESD保护
特性

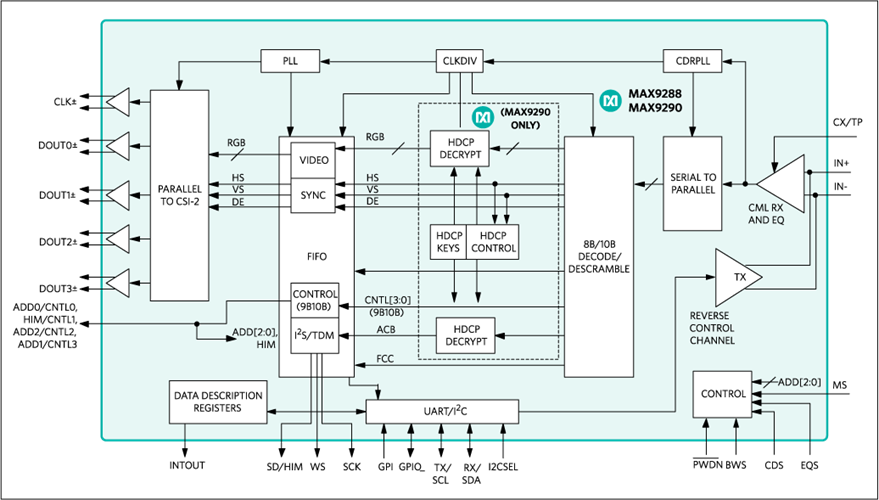

MAX9288/MAX9290千兆位多媒体串行链路(GMSL)解串器通过50Ω同轴电缆或100Ω屏蔽双绞线(STP)电缆从GMSL串行器接收数据，并在CSI-2输出端输出解串后的数据。
MAX9290具有HDCP内容保护，除此之外与MAX9288相同。这些解串器可与任何支持同轴电缆输出的GMSL串行器配对。当编程为支持STP输入时，它们向后兼容任何GMSL串行器。
音频通道在TDM模式下支持 L-PCM I2S 立体声和多达八通道的L-PCM。支持32kHz至192kHz的采样率，采样深度高达32位。
嵌入式控制通道在UART到UART和UART到I2C 模式下以9.6kbps至1Mbps的速度运行，在 I2C 到 I2C 模式下以高达1Mbps的速度运行。通过使用控制通道，微控制器可以不受视频时序影响，随时对串行器、解串器和外设寄存器进行编程，并管理HDCP操作(MAX9290)。提供两个GPIO端口，支持显示器上电和背光切换等用途。连续采样的GPI输入可支持显示应用中的触摸屏控制器中断请求。
模式下以高达1Mbps的速度运行。通过使用控制通道，微控制器可以不受视频时序影响，随时对串行器、解串器和外设寄存器进行编程，并管理HDCP操作(MAX9290)。提供两个GPIO端口，支持显示器上电和背光切换等用途。连续采样的GPI输入可支持显示应用中的触摸屏控制器中断请求。
这些器件采用无铅(Pb)、48引脚、7mm x 7mm TQFN和SWTQFN封装，带有裸露焊盘，引脚间距为0.5mm。
应用
- 高分辨率汽车导航
- 兆像素照相系统
- 后排座信息终端
参数
类型 | 描述 |
汽车 | 仪表盘显示和后座娱乐系统 |
