量产
说明
- 可以与任何GMSL串行器配合使用
- 2.5Gbps载荷数据速率、交流耦合串行链路
- 扰码8b/10b行编码
- 支持24位色彩的WXGA (1280 x 800)分辨率
- 8.33MHz至104MHz (3通道LVDS)或6.25MHz至78MHz (4通道LVDS)输出时钟
- 4位至32位字长、8kHz至192kHz I²S音频通道支持高清音频信号
- 内置半双工/全双工双向控制通道(100kbps至1Mbps)
- 2路三电平输入支持9个器件地址
- 中断信号支持显示面板的触摸屏功能
- I²C主机用于外设控制
- 串行链路输入端具有均衡器
- LVDS输出和控制输出具有可编程扩频功能，有效降低EMI
- 串行数据时钟恢复电路无需外部时钟
- 自动数据速率检测允许实时修改数据速率
- 内置PRBS发生器用于串行链路的BER测试
- ISO 10605和IEC 61000-4-2 ESD保护
- -40°C至+105°C工作温度范围
- 1.8V至3.3V I/O电源、3.3V核电源
- 专利申请中
特性
MAX9268解串器采用Maxim吉比特多媒体串行链路(GMSL)技术，具有LVDS系统接口，可有效减少引脚数、缩小封装面积，器件可以与任意一款GMSL串行器配合使用，构成完整的数字串行链路，实现高速视频、音频和双向控制数据的传输。
MAX9268采用15m屏蔽双绞线(STP)电缆传输时允许2.5Gbps的最大串行载荷数据速率。该款解串器的最大输出时钟速率可达104MHz (3通道LVDS)或78MHz (4通道LVDS)。串行链路支持QVGA (320 x 240)至WXGA (1280 x 800)甚至更高分辨率的24位色彩显示面板。
3通道模式下输出一路LVDS时钟信号以及由LVDS数据(21位)、UART控制信号和I²S音频通道构成的三路信号；4通道模式下输出一路LVDS时钟信号以及由LVDS数据(28位)、UART控制信号、I²S音频通道和辅助控制输出构成的四路信号。标准I²S接口由三路音频输出构成，支持8kHz至192kHz的采样速率和4位至32位的音频字长。内置控制通道在串行器与解串器之间构成100kbps至1Mbps、全双工、差分UART链路。电子控制单元(ECU)或微控制器(µC)可以放置在链路的串行器侧(通常用于视频显示)或者链路的MAX9268侧(通常用于图像检测)，也可以放置在以上两侧。此外，控制通道能够使能背光控制、灰度gamma校准、摄像机模块和触摸屏等远端外设的ECU/µC控制。与外设之间的基本模式通信采用I²C或GMSL UART格式。此外，MAX9268还具有旁路模式，采用自定义UART格式实现全双工通信。
GMSL串行器的驱动器预加重功能结合MAX9268的通道均衡器能够有效延长链路距离，提高链路可靠性。扩展频谱功能可降低MAX9268的LVDS输出和控制输出端的EMI。串行输入符合ISO 10605和IEC 61000-4-2 ESD保护标准。

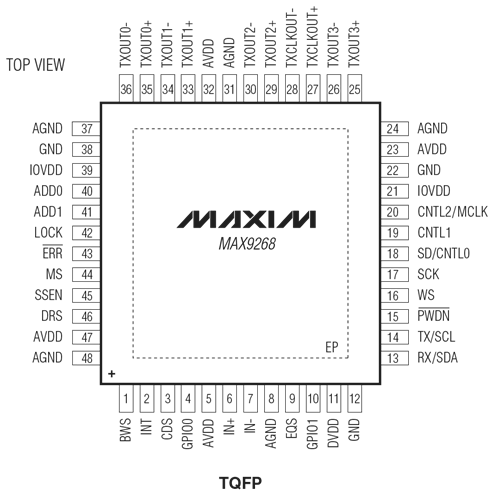

MAX9268的核电源为3.3V，I/O电源范围为1.8V至3.3V。MAX9268采用带有裸焊盘的48引脚TQFP封装(7mm x 7mm)，工作在-40°C至+105°C汽车级温度范围。
应用
- 高分辨率汽车导航
- 兆像素照相系统
- 后排座信息终端
