TI德州仪器 MAX9218 产品介绍
2026-04-14
0次
说明
- 专用数据解码实现DC平衡并降低EMI
- 视频消隐期间解串控制数据
- 5位控制数据输入为一位的误差容限
- 输出转换时间根据工作频率调整以降低EMI
- 输出分组转换以降低EMI
- 输出使能允许使用输出总线
- 锁定时时钟脉冲延展
- 宽至±2%的参考时钟容限
- 无需外部控制即可与MAX9217串行器同步
- ISO 10605 ESD保护
- 独立输出电源实现与1.8V至3.3V逻辑接口
- +3.3V内核电源
- 节省空间的薄型QFN和LQFP封装
- -40°C至+85°C工作温度范围
特性

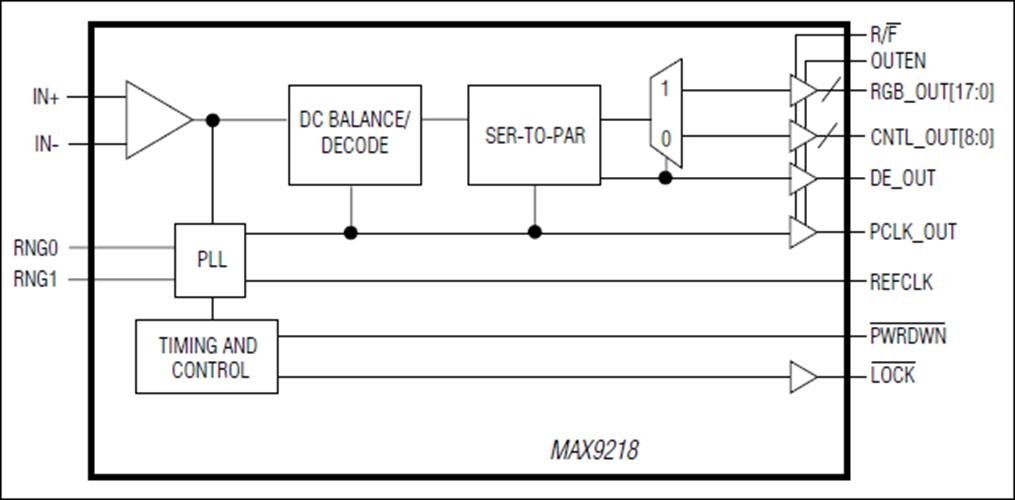

MAX9218数字视频串/并转换器在数据和控制周期对总共27位数据解串。在数据周期，LVDS串行输入被转换为18位并行视频数据，在控制周期，输入被转换为9位并行控制数据。分开的视频和控制周期充分利用视频时序来降低串行数据速率。MAX9218与MAX9217串行器组成一个完整的数字视频传输系统。
专用数据解码降低EMI并提供DC平衡。DC平衡允许使用AC耦合，为发送和接收之间提供隔离。MAX9218具有可选的上升沿或下降沿输出锁定。
ESD容限符合ISO 10605的±10kV接触放电和±30kV气隙放电规范。
MAX9218内核电压为+3.3V，独立输出电源可实现与1.8V至3.3V逻辑电平接口。该器件可提供48引脚薄型QFN和LQFP封装，可用于-40°C至+85°C工作温度范围。
应用
- 车载娱乐系统
- LCD显示器
- 导航系统显示器
- 摄像机
