TI德州仪器 MAX14919A 产品介绍
2026-04-14
0次
说明
- 电源电压：5V/7V至60V
- 每OUT端的负载电流：800mA
- 集成5V/30mA线性稳压器
- 逻辑电源输入：1.62V（最小值）至5.5V（最大值）
- 负载电压范围：5V至48V
- 开关速率高达500kHz
- 2个浪涌负载电流选项，持续10ms
- 降低功耗和散热
- 每通道导通电阻：140mΩ（典型值）
- 电源电流：1.7mA（典型值）
- 可设置负载电流限值
- 稳定可靠的设计特性
- 内部感性能量箝位在55V（典型值）
- 短路保护
- 反向电流检测，用于防止负载电源接线错误
- ±1kV/42Ω、8μs/20µs浪涌保护
- ±8kV接触放电和±25kV气隙放电ESD保护
- 工作环境温度范围：-40°C至+125°C
- 低电平有效FAULT指示：
- 热过载
- 反向负载电流检测
- V5 电源欠压闭锁

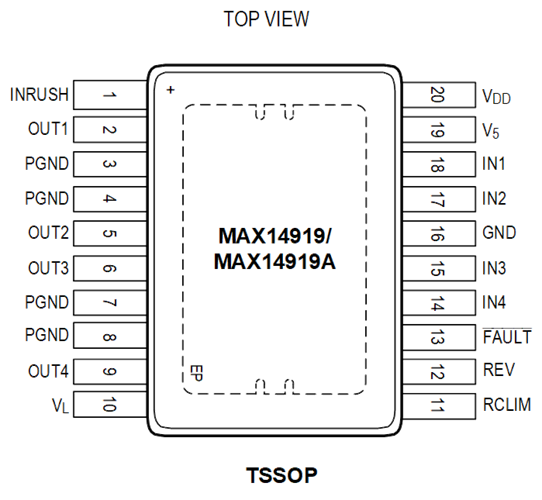

- 紧凑型20引脚6.5mm x 6.4mm TSSOP封装

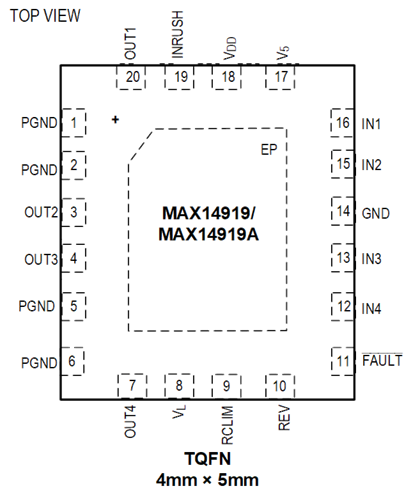

- 紧凑型20引脚4mm x 5mm TQFN封装
特性
MAX14919/MAX14919A四通道低边开关是一款工业保护开关，每通道具有140mΩ（典型值）导通电阻(RON)，集成±1kV/42Ω浪涌保护功能，可实现稳健运行。
可通过电阻准确设置限流值，确保提供100mA至800mA的工作电流。使用2倍冲击负载电流选项支持需要汲取大启动电流或冲击电流的负载。输出可采用并联方式，以实现更高负载电流。四个开关由引脚控制，可实现简单快速的切换，切换速度高达500kHz。
MAX14919/MAX14919A具有反向电流检测功能。对于非容性负载，MAX14919通过驱动一个外部FET来实施反向电流保护。MAX14919A具有反向电流指示功能。
使用内部高压箝位器可快速关断感性负载。这些开关受短路和过载保护。
MAX14919/MAX14919A四通道低边开关采用6.5mm x 6.4mm尺寸20-TSSOP封装和4mm x 5mm尺寸20-TQFN封装，额定工作温度范围为-40°C至+125°C。
应用
- 工业数字输出
- 继电器和电磁阀驱动器
- PLC和DCS系统
- 电机控制
参数
类型 | 描述 |
工业自动化技术 (IAT) | 可编程逻辑控制器 (PLC) 和分布式控制系统 (DCS) |
