TI德州仪器 MAX22000 产品介绍
2026-04-14
0次
说明
- 精度
- 模拟输出电压或电流模式：
- FSR精度：0.02%（室温）
- FSR精度：0.1%（±50°C温度变化）
- 5ppm/°C内置基准电压源
- 模拟输出电压或电流模式：
- 灵活性
- 6个模拟输入/1个模拟输出，可通过软件配置电压和电流模式
- 两个辅助ADC输入，用于冷端测量
- 提供2、3或4线配置的RTD输入模式
- 热电偶输入模式
- 输入/输出电压范围：±12.5V
- 输出电流范围：±25mA或±2.5mA
- PGA输入电压范围:±25V、±2.5V、±500mV、±250mV和±125mV
- +24V现场电源，用于电流环路
- ADC和/或DAC的外部基准源（可选）
- 六个GPIO
- 20MHz SPI接口
- 稳健可靠
- 所有模拟I/O端口提供±36V保护
- 过流保护
- 热关断
- 所有高压电源都提供欠压中断
- CRC检测
- 所有模拟输入都提供开路检测
- 所有引脚都提供1kV HBM保护
- 工作温度范围：–40°C至+125°C
- 9mm x 9.5mm 64引脚LGA封装
特性

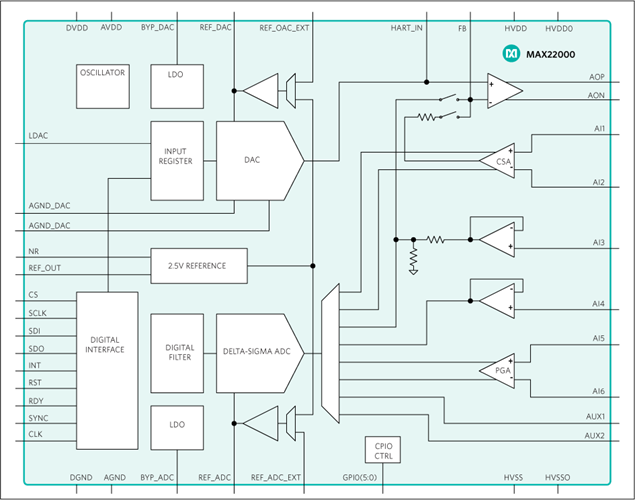

MAX22000是一款工业级可配置模拟输入/输出器件，可在软件中即时配置为电压输入或输出，或电流输入或输出。提供用于测量其他模拟信号的额外输入。
该器件提供具有快速建立时间的18位DAC以及24位Δ-Σ ADC。ADC和DAC可以单独选择内部或外部基准电压。
MAX22000支持带低噪声可编程增益放大器(PGA)的ADC，具有高压和低压输入范围，支持RTD和热电偶测量。额外的辅助输入用于测量冷端板载温度。
MAX22000可通过20MHz高速SPI总线进行通信，以获得所有配置和管理信息以及转换结果。可选8位CRC可提高SPI接口的可靠性，从而免受所有8位突发脉冲和所有双位错误的影响。
MAX22000采用2.7V至3.6V模拟和数字电源以及高达±24V的高压电源供电。该器件采用64引脚LGA封装，支持-40°C至+125°C工业温度范围。
应用
- 分布式控制系统
- 过程控制
- 可编程逻辑控制器(PLC)
- 可编程自动化控制器(PAC)
