TI德州仪器 MAX22007 产品介绍
2026-04-14
0次
说明
- 可配置输出
- 每个输出可单独配置
- 提供内部比较器，可计算电压模式或电流模式负载阻抗
- 电压模式支持0V至10.5V线性范围，对于1kΩ至1MΩ负载提供12.5V超量程
- 电流模式支持0mA至21mA线性范围，对于0Ω至750Ω负载提供25mA超量程程
- 系统精度
- V/I输出分辨率为12位
- 经过工厂校准，25°C时增益和失调误差在±0.2%以内
- 在-40°C至+85°C范围内，V/I总非调整误差小于±1%
- 集成诊断功能，稳定可靠
- 为输出驱动器提供±±42VP-P保护
- 输入引脚配置4.99kΩ串联电阻，提供±1kV浪涌保护
- 所有引脚上提供±2.5kV HBM ESD保护
- 通过外部二极管，为输出提供短路和过压保护
- 热监控和关断保护
- 简单的低成本接口
- 高达30MHz的SPI串行接口，带可选的8位CRC
- 菊花链模式，可降低系统成本
- VDD = 2.7V至5.5V，便于连接微控制器
- 高压输出电源：
- HVDD：+8V至+24V
- HVSS：-2V至0V
- 紧凑型封装，性能稳健
- 工作温度范围：–40°C至85°C
- 56引脚TQFN，8mm x 8mm
特性
MAX22007是一款可通过软件配置的四通道模拟输出器件，可在每个通道上提供电压或电流输出。对于高压电源（HVDD = 8V至20V，HVSS = -2V至0V），所有输出都具有±42VP-P保护。

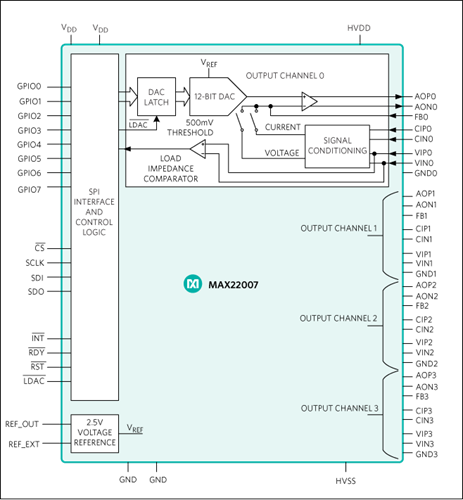

MAX22007的每个输出通道都带一个12位DAC，利用共享内部基准电压源实现快速建立时间。该器件可提供低失调高压放大器，用于调节从低压DAC输出至高压或电流输出的信号。如果某个输出接线错误，所有其他输出仍不会受影响，并且能够正常运行。每个通道都可以使用一个内部比较器来确定负载阻抗，支持微控制器以智能方式选择电压或电流输出模式。所有输出均通过集成电流保护确保安全，以实现稳定的功能和散热性能。MAX22007还包含热关断电路，可在结温超过165°C（典型值）时保护器件。
MAX22007使用时钟速率高达30MHz的SPI接口与微控制器通信，还提供可选8位CRC，以提高数据完整性。8个GPIO可用于连接和控制应用电路中的其他资源。MAX22007采用2.7V至5.5V VDD 低压电源和8V至24V HVDD正高压电源供电。负电源电压HVSS可以设置在-2V至0V之间。
MAX22007采用8mm x 8mm 56引脚TQFN封装，工作温度范围为-40°C至+85°C，所有引脚均提供2.5kV HBM ESD保护。
应用
- 楼宇自动化模拟输出
- 可配置模拟输出卡
- 工厂自动化模拟输出
- 过程自动化
- 可编程逻辑控制器
