TI德州仪器 MAX14906 产品介绍
2026-04-14
0次
说明
- 每通道可配置能力支持广泛的应用
- 数字输出：高端(HS)开关或推挽(PP)驱动器
- 数字输入：可通过软件选择1型和3型，或2型
- 限流值可设置范围：130mA至1.2A
- 串行(SPI)或使用引脚直接操作
- 独立通道供电
- 提供内置诊断功能，具有容错能力
- 每通道诊断
- 集成电源电压监控和短接VDD检测
- 开路/开路负载检测
- 热关断保护
- 看门狗定时器
- 5位CRC码生成和检查用于SPI错误检测
- 高集成度减少BOM数量和PCB空间
- 集成LDO与5V逻辑器件兼容
- 内部有源箝位用于快速关断感性负载
- DO和DI传播延迟分别为0.6μs（典型值）和1μs（典型值）
- 可寻址SPI
- 7mm x 7mm TQFN封装
- 降低功耗和散热
- 高端开关提供低RDSON，120mΩ（典型值）
- 准确输出限流
- 准确的输入灌电流，1型和3型，或2型
- 稳定可靠的设计
- 工作电源电压范围：10V至40V，可承受65V
- SafeDemagTM 支持快速关断不受限制的电感
- ±16kV气隙放电ESD和±8kV接触放电ESD保护
- 具有±1kV浪涌耐受能力，VDD至GND之间使用TVS保护
- 工作温度范围为-40°C至+125°C
特性

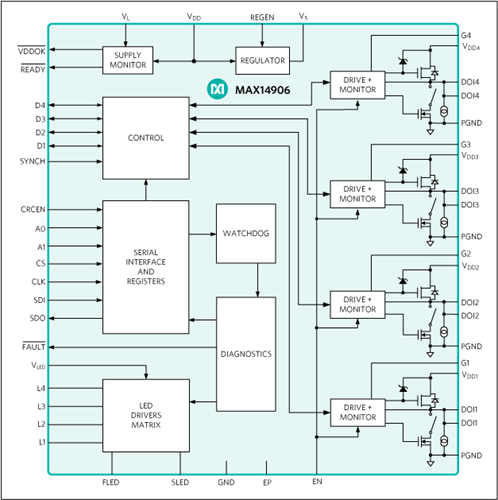

MAX14906为符合IEC 61131-2标准的四通道高速工业数字输出、数字输入器件，可按通道配置为高端(HS)开关、推挽(PP)驱动器或1型和3型数字输入，或2型数字输入。MAX14906可在高达40V的额定电源电压下工作，可承受65V。
通过使用2倍负载冲击电流选项，高端开关限流可设置为130mA至1.2A。高端驱动器在25°C环境温度下的导通电阻为120mΩ（典型值）。可选的推挽操作可实现电缆的高速驱动和负载电容的快速放电。针对数字输入操作，提供2.3mA（1型和3型）或7mA（2型）的灌电流。
SPI接口带有内置芯片寻址解码器，支持使用共享SPI通过通用片选低电平有效CS与多个MAX14906器件通信。SPI接口为全局和每个通道的配置和诊断提供了灵活性，包括电源过压和欠压检测、断路或开路检测、热过载和限流报告等。针对高速操作，可使用引脚直接监控和更改数字输入和输出状态，以提高系统速度和吞吐量。
当开关处于断开状态时，开路检测可监控开路/负载状况。LED驱动器可指示各通道故障、状态和电源欠压状况。内部有源箝位允许快速关断感性负载。集成的线对地和线对线浪涌保护仅要求VDD上有一个TVS。
MAX14906采用紧凑型48引脚7mm x 7mm QFN封装。
应用
- 工业数字输出和输入模块
- 可配置型数字输入/输出
- 电机控制
- PLC系统
- 分布式控制系统(DCS)
参数
类型 | 描述 |
智能建筑 | 楼宇自动化控制器 |
工业自动化技术 (IAT) | 可编程逻辑控制器 (PLC) 和分布式控制系统 (DCS) |
