TI德州仪器 MAX14916 产品介绍
2026-04-14
0次
说明
- 稳健性和智能诊断功能
- 65V 绝对最大值电源范围
- 用于快速电感负载消磁的内箝位
- SPI 接口上的 CRC 错误检测
- 监控定时器
- 明线检测，两者都有开启和关闭功能
- 利用 UVLO 进行欠压检测
- VDD 损耗或 GND 保护
- 热关断保护
- 集成的 ±1kV/42Ω IEC61000-4-5 浪涌保护
- 工作环境温度范围为 −40°C 至 +125°C
- TA = 125°C 时导通电阻为 250mΩ（最大值）
- 2mA（典型值）电源电流
- 精确输出限流值
- 可寻址 SPI 接口降低隔离成本
- 用于开关同步更新的 SYNCH 输入
- 用于 16 个 LED 的 LED 驱动器矩阵，由 24V、5V 或 3.3V 电源供电
- 2.5V 至 5.5V 的灵活逻辑电压接口
特性

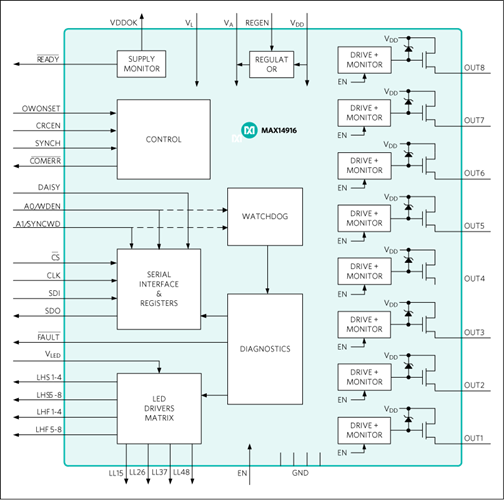

MAX14916 具有八个高压端开关，每通道可提供高达 1.1A（最小值）连续电流。两个相邻通道可以并联，从而构成四个 2.4A 高压端开关。在 125°C 环境温度下，高压端开关具有 250mΩ（最大值）的导通电阻。
SPI 接口具有内置芯片寻址解码器，从而允许利用公共 SPI 芯片选择与多个 MAX14916 通信（低温启动 CS 引脚被拉低）。SPI 接口为全局和每个通道的配置和诊断提供了灵活性，包括欠压检测、明线/负载检测、过载和电流限制报告、热状况报告等。开路负载检测可利用开启和关闭状态的开关检测明线/开路负载状况。LED 驱动器可按通道提供故障、状态以及电源欠压状况指示。用于快速关闭电感负载的内部有源钳位在 VDD 上，集成的线对地和线对线浪涌保护仅需要一个 TVS。集成的浪涌保护对四路和八路配置均有效。MAX14916 采用紧凑的 48 引脚 6mm x 6mm QFN 封装。应用
- 工业数字输出
- PLC 系统
参数
类型 | 描述 |
工业自动化技术 (IAT) | 智能工厂：IO-Link传感器/驱动器 |
