TI德州仪器 MAX22190 产品介绍
2026-04-14
0次
说明
- 高集成度减少BOM数量和电路板空间
- 八路输入通道，带串行器
- 直接利用现场电源工作(7V至65V)
- 兼容3.3V或5V逻辑
- 5mm x 5mm TQFN封装
- 高精度输入限流器
- 无耗能现场侧LED驱动器
- ±40V输入保护，具有低输入漏电流
- 接线断路检测
- 集成现场电源电压监测器
- 集成过热监测器
- 5位CRC码发生和传输，支持检错
- 可配置为IEC 61131-2输入类型1、2、3
- 可配置0.5mA至3.4mA输入限流
- 可选输入去抖滤波
- ±8kV接触放电ESD和±15kV气隙放电ESD保护，使用最小1kΩ电阻
- ±1kV浪涌容限，使用最小1kΩ电阻
- -40°C至+125°C工作环境温度范围
特性

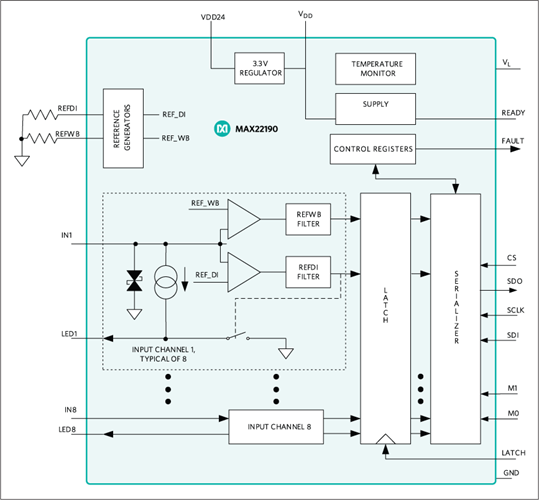

MAX22190为符合IEC 61131-2标准的工业数字输入器件。MAX22190将8路、24V吸电流、工业输入转换为串行SPI兼容输出，可连接到3V至5.5V逻辑电路。电流设置电阻允许MAX22190配置为1类、2类或3类输入。通过每路输入上的第二个门限检测器，验证接近开关的现场接线。使能接线断开功能时，如果输入电流下降到接线断开门限以下超过20ms，触发FAULT输出并置位寄存器标志。触发FAULT的附加诊断包括：过热、24V现场电源电压低、24V现场电源丢失，以及CRC通信错误。
为保证在工业环境下可靠操作，每路输出包括可编程尖峰脉冲滤波器。每路通道上的滤波器延迟可独立编程为8个值之一，范围为50μs至20ms，包括滤波器旁路。MAX22190具有4引脚SPI接口，此外也可以使用LATCH输入同步多片并联器件的输入数据。
MAX22190现场侧支持7V至65V单电源连接到VDD24引脚。由现场电源供电时，MAX22190从集成LDO调节器产生3.3V输出，除为MAX22190供电外可为外部负载提供高达25mA电流。MAX22190也可以由连接到VDD引脚的3.0V至5.5V逻辑侧电源供电。为提高灵活性，SPI接口工作在3.3V或5V逻辑电平，受VL引脚控制。
参考设计: Industrial Digital Inputs: They’re Not Quite as Simple as Counting from 0 to 1 ›
应用
- 楼宇自动化
- 工业自动化
- 过程自动化
- 可编程逻辑控制器
