TI德州仪器 MAX14914 产品介绍

2026-04-14 0次

说明

降低功耗和散热
- T_A = 125^°C时HS R_ON为240mΩ（最大值）
- 高侧DO模式电源电流为0.9mA（典型值）
- 用于1型、2型和3型数字输入的高精度内部限流器
增强系统稳健性
- 通过SafeDemag™功能在电感不受限情况下安全关断
- 60V电源容差
- 准确的短路DO模式限流
- ±2kV IEC 61000-4-5浪涌保护
- ±20kV IEC 61000-4-2气隙放电ESD保护
- ±7kV IEC 61000-4-2接触放电ESD保护
- 环境工作温度范围：-40^°C至+125^°C
减少BOM数量和PCB空间
- 小型4mm x 4mm TQFN封装
- 用于快速关断感性负载的内部箝位
- 片内5V稳压器
灵活易用
- 可配置为数字输入或高侧/推挽数字输出
- 低泄漏模式(MAX14914A)支持高精度AIO/DIO应用
- 高侧开关具有可通过电阻设置的限流功能（135mA至1.3A）
- 引脚可选1/3型或2型 DI操作
提高系统速度和吞吐量
- 传播延迟低于2µs

特性

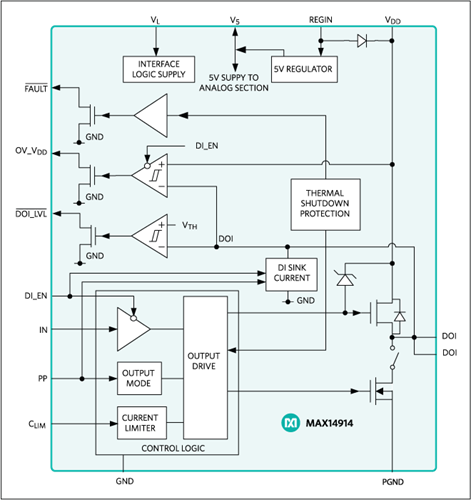

MAX14914、MAX14914A和MAX14914B是高侧/推挽驱动器系列，可用作工业数字输出(DO)和工业数字输入(DI)。MAX14914在DO和DI工作模式下均完全符合IEC 61131-2标准。高侧开关电流可通过电阻设置为135mA（最小值）至1.3A（最小值）。高侧驱动器在125^°C环境温度下的导通电阻为120mΩ（典型值）。可选的推挽操作用于驱动电缆和负载电容的快速放电。对于安全应用，通过DOI_LVL引脚来监控和指示输出电压。

配置为DI操作时，MAX14914系列符合1型、2型或3型输入特性。

MAX14914A为MAX14914的低DOI泄漏版本，可与MAX22000工业可配置模拟IO器件配合使用。MAX14914B具有高侧开关过流指示功能。
