TI德州仪器 MAX14900E 产品介绍

2026-04-14 0次

说明

低功耗，适用于高密度模块
- 3mA (最大值)总电源电流
- 165mΩ (最大)高边R_ON @ +125°C
快速开关，理想用于高精度、高速控制系统
- 2μs传输延迟(高边模式)
- 0.8μs传输延迟(推挽模式)
- 100kHz (最大)推挽模式开关频率
全面的故障反馈，便于维护，缩短安装时间
- 全局和逐通道诊断
- 负载/线路开路检测
- 热关断报警指示
- 输出逻辑状态反馈
- 欠压锁定
小型封装，带串行接口，允许设计高密度模块
- 菊链SPI最大限度降低隔离成本
- 7mm x 7mm、48引脚QFN和TQFN封装
- 通过侧面防潮进行视觉检查
- 凹陷点识别QFN封装

特性

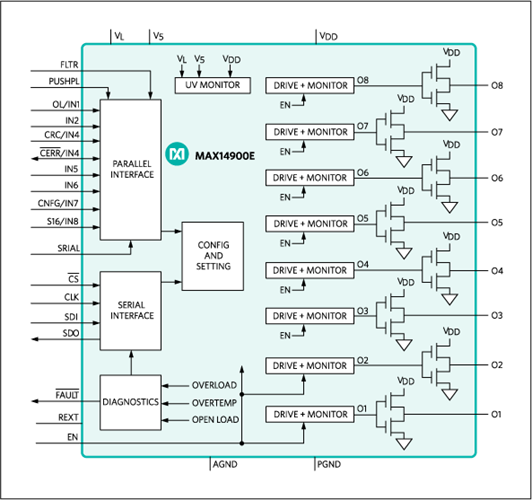

MAX14900E为八通道功率开关，可逐通道配置为高边或推挽工作模式。器件具有低传输延迟、高速率负载切换，使其非常适合用于下一代高速PLC系统。每个高边开关源出850mA连续电流；500mA及T_A = +125°C时，具有165mΩ (最大)低导通电阻。驱动电阻负载时，高边开关的输入至输出传输延迟为2μs (最大)。推挽式操作的PWM/PPO控制中，开关频率达100kHz，可驱动长电缆。可将多个高边开关并联，实现较高驱动电流。器件具有较宽的10V至36V电源输入范围。

MAX14900E通过SPI和/或并行接口进行配置、监测和驱动。并行接口模式下，八个逻辑输入直接控制输出，串行接口可用于配置/监测；串行接口模式利用串口进行设置和配置，具有CRC检错功能，保证可靠的SPI通信。

限流和逐通道热关断功能保护每个开关/驱动器。器件具有全局诊断输出，以及通过串行接口逐通道诊断和监测。

MAX14900E采用热增强48引脚(7mm x 7mm)、侧面防潮的QFN-EP封装或标准48引脚TQFN-EP封装，工作在-40°C至+125°C温度范围。
