TI德州仪器 MAX22515 产品介绍
2026-04-14
0次
说明
- 可配置性和集成度高，有助于减少SKU
- 工作电压范围：8V至36V
- 辅助数字输入(DI)
- I2C 或引脚模式控制
- 可选择C/Q驱动器电流：50mA至250mA
- 可选择C/Q驱动器摆率（I2C模式）
- 用于IO-Link通信的集成式振荡器
- IO-Link唤醒检测和唤醒生成
- 集成线性稳压器：3.3V和5V
- 与MAX22513寄存器组兼容
- 能够以COM1、COM2和COM3数据速率进行通信
- 集成保护功能保证系统稳定性
- V24、C/Q、DI和GND上提供±1.2kV/500Ω浪涌保护
- V24、C/Q、DI和GND上提供反极性保护
- 电源输入热插拔保护(V24)
- 毛刺滤波器有助于提高突发恢复能力
- 可选择驱动器过流配置
- 工作温度范围：–40°C至+125°C
- 感性负载快速消磁
- 针对小型设计进行了优化
- 低功耗：2Ω（典型值）C/Q驱动器导通电阻
- 电源电流：1.3mA（典型值）
- 提供两种小巧封装：
- 20引脚WLP (2.5mm x 2.0mm)
- 24引脚TQFN-EP (4mm x 4mm)
特性

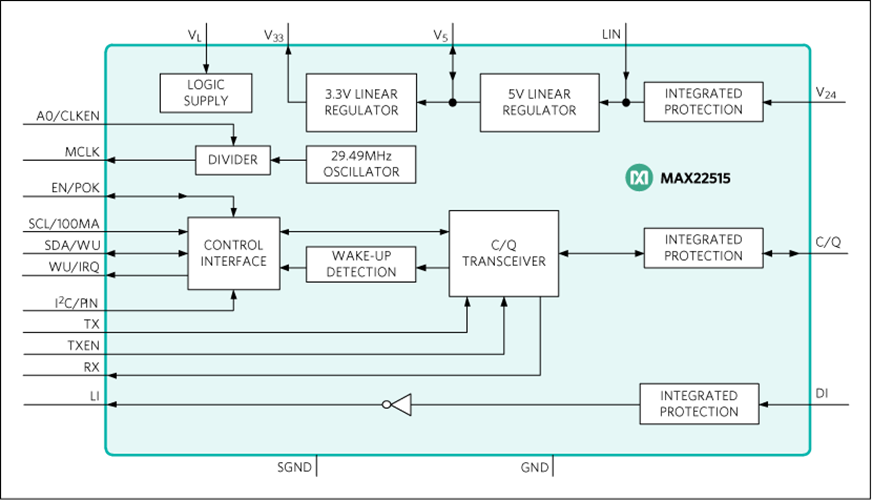

在工业应用中，MAX22515低功耗工业收发器可以用作IO-Link器件，或是IO-Link主机收发器。MAX22515采用可选的控制接口（引脚模式或I2C）、两个集成式线性稳压器和集成式浪涌保护，实现可靠通信。该收发器包含一个C/Q输入-输出通道和一个数字输入(DI)通道。
该器件具有灵活的控制接口。引脚控制逻辑输入允许与开关传感器配合使用，后者不使用微控制器。对于使用微控制器的传感器，提供I2C接口实现丰富的配置和诊断功能。此外，集成式振荡器简化了IO-Link器件的时钟生成。
MAX22515具有丰富的集成保护功能，确保能在严苛的工业环境中实现可靠通信。所有IO-Link线路接口引脚（V24、C/Q、DI和GND）都提供反向电压保护、短路保护和热插拔保护，且具有集成式±1.2kV/500Ω浪涌保护。
MAX22515采用小巧的WLP封装(2.5mm x 2.0mm)或24引脚TQFN-EP封装(4mm x 4mm)，工作温度范围为-40°C至+125°C。
应用
- IO-Link传感器和驱动器
- 工业传感器
- IO-Link主机
参数
类型 | 描述 |
工业自动化技术 (IAT) | 可编程逻辑控制器 (PLC) 和分布式控制系统 (DCS) |
