TI德州仪器 MAX22520 产品介绍
2026-04-14
0次
说明
- 高度可配置，支持较宽范围的传感器设计
- 可编程驱动器配置：高边(PNP)、低边(NPN)或推挽式
- 可编程驱动器限流：100mA (最小)、200mA (最小)
- 可编程线性调节器电压：3.3V (典型值)、5V (典型值)
- 输入比较器，带可编程门限
- 数字电位器，带可编程6位抽头
- PWM振荡器，具有可编程占空比
- 4.75V/8V (最小)至+36V电源电压
- 集成LED驱动器，提供视觉反馈
- DO、VCC和GND上具有极性反接保护
- DO上具有短路保护
- 热关断保护
- ±6kV IEC 61000-4-2气隙放电ESD保护
- ±6kV IEC 61000-4-2接触放电ESD保护
- ±1kV/500Ω IEC 61000-4-5浪涌保护
- -40°C至+105°C工作温度范围
- 1µF电容负载驱动能力
- 感性负载快速消磁
- 超小尺寸(2mm x 2.5mm)、20焊球WLP封装
特性

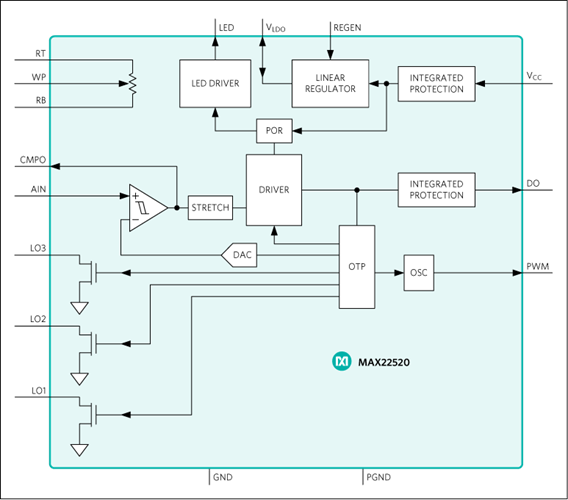

MAX22520 24V线驱动器适用于工业传感器，采用一次性可编程(OTP)模拟接口，用于二进制开关传感器的信号调理。利用一次性可编程(OTP)，可通过在线数据接口一次性设置传感器校准和配置。此外，高精度集成线性调节器为模拟信号检测电路提供可编程(3.3V或5V)低噪声电源。
驱动器输出(DO)可采用Maxim® 1-Wire®协议和OTP接口设置为永久工作在常开或常闭状态，以及高边(PNP)、低边(NPN)或推挽式配置。驱动器最大负载电流可设置为100mA (最小)或200mA (最小)。
配置和OTP编程是通过VCC、DO和GND完成的。使用标准三线接口引脚的方法简化最后环节的编程，此时传感器已经位于其最终的外壳中。
MAX22520还具有可编程比较器、PWM振荡器和数字电位器。这些集成功能还进一步支持模拟检测电路的传感器校准。此外，板载LED驱动器提供视觉反馈，指示传感器DO输出的逻辑状态。
可靠的保护使MAX22520能够工作在恶劣的工业环境。DO、VCC和GND全部具有热插拔、±1kV/500Ω浪涌、极性反接、短路及ESD冲击保护。
MAX22520工作在4.75V/8V至36V较宽电源电压范围，采用20焊球晶圆级(WLP)封装(2mm x 2.5mm、0.5mm焊距)。器件工作在-40°C至+105°C温度范围。
应用
- 工业二进制传感器
- 接近检测开关
- 感应传感器和磁传感器
