TI德州仪器 MAX14820 产品介绍
2026-04-14
0次
说明
- 符合IO-Link规范V1.0和V1.1物理层标准
- 支持COM1、COM2和COM3数据速率
- IO-Link设备唤醒检测
- 推挽、高侧或低侧输出
- 300mA额定C/Q输出驱动
- 1µF C/Q和DO负载驱动能力
- 24V、135mA辅助数字输出
- 24V辅助数字输入
- 两个24V输入端均提供6mA/7mA可选电流负载
- 5V和3.3V线性稳压器
- 极性反接保护24V电源输出
- 通过压摆控制驱动器进行EMI辐射控制
- 用于配置和监控的SPI接口
- 2.5V至5V逻辑接口电平
- 所有24V输入/输出均具有极性反接和短路保护
- 高温警告和热关断
- 广泛的故障监控和报告
- 工作温度范围：–40°C至+85°C
- 4mm x 4mm、24引脚TQFN封装
特性

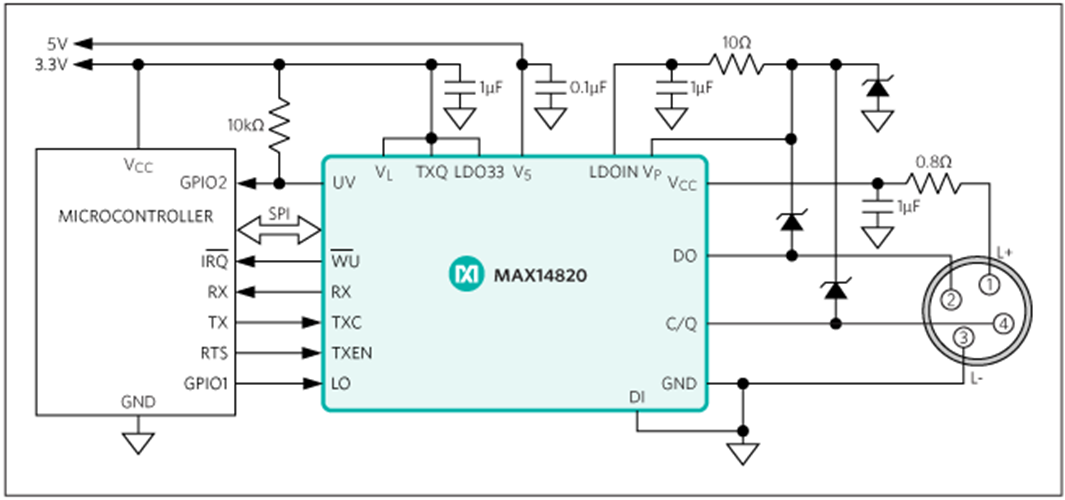

MAX14820收发器适用于IO-Link®设备和24V二进制传感器/执行器。支持所有额定的IO-Link数据速率。在IO-Link应用中，收发器充当连接运行数据链路层协议的微控制器的物理层接口。提供额外的24V数字输入和输出。两个内部线性稳压器产生常见的传感器和执行器电源要求：5V和3.3V。
板载C/Q和DO驱动器可独立配置为推挽、高侧(PNP)或低侧(NPN)操作。该器件检测IO-Link C/Q唤醒条件并在低电平有效WU输出上产生唤醒信号。C/Q和DI输入提供可选的电流负载以用于执行器。
这些器件通过SPI™接口进行配置和监控。通过低电平有效IRQ输出和SPI接口检测并传输广泛的警报条件。这些器件具有极性反接、短路和热保护功能。所有电源线均被监控是否存在欠压条件。
C/Q驱动器的额定灌/拉电流为±300mA。DO驱动器的额定灌/拉电流为±135mA。
MAX14820采用4mm x 4mm、24引脚TQFN封装，额定温度范围扩展为-40°C至+85°C。
应用
- 工业传感器与激励源
- IO-Link驱动器
- IO-Link传感器
