TI德州仪器 ADUM340E 产品介绍
2026-04-14
0次
说明
- 高共模瞬变抗扰度：180kV/µs（典型值）
- 高辐射和传导噪声抗扰性能
- 低传播延迟
- 对于 5V 操作，典型值为 6.2ns（最大值为 10ns）
- 低动态功耗，1Mbps 时，为<1.65 mA/通道
- 2.25V - 5.5V 电平转换
- 5V 工作电压下，最大保证数据速率为 150Mbps
- 高温运行：125°C
- 安全和监管审批
- UL 认证：5700V rms 持续 1 分钟，符合 UL 1577 标准
- VDE 符合性证书（待定）
- DIN V VDE V 0884-11 (VDE V 0884-11):2017-01
- VIORM = 1173V 峰值
- 10000V 加强浪涌隔离电压
- 符合 IEC 62368-1 和 IEC 61010-1 的 CSA 认证（待定）
- 符合 EN 62368-1 的 TÜV Süd 认证（待定）
- GB4943.1-2022 的 CQC 认证（待定）
- ±8kV IEC 61000-4-2 ESD 跨隔离栅保护
- ±输入/输出引脚上的 5kV HBM ESD 保护
- 故障安全高 (E1) 或低 (E0) 选项

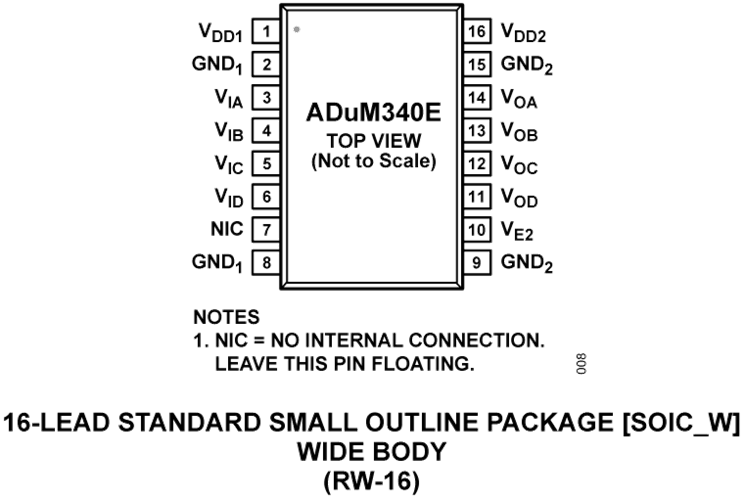

- 16 引脚、符合 RoHS 标准、SOIC 封装
- 向后兼容：
- ADuM1400/ADuM1401/ADuM1402
- ADuM2400/ADuM2401/ADuM2402
- ADuM140E/ADuM141E/ADuM142E
- ADuM240E/ADuM241E/ADuM242E
- AEC-Q100 适用于汽车应用
特性

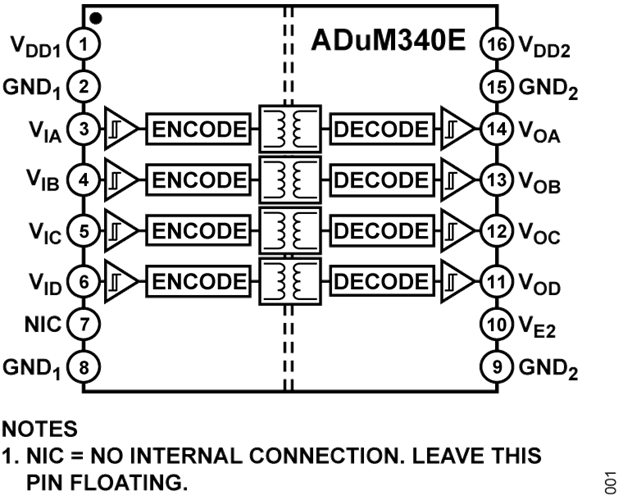

ADuM340E/ADuM341E/ADuM342E 是基于 ADI 公司 iCoupler® 技术的四通道数字隔离器。这些隔离元件结合了高速、互补金属氧化物半导体 (CMOS) 和背对背单片空芯变压器技术，可提供出色的性能特性，并满足 5Mbps 的 CISPR 32/EN 55032 B 类限制。在 5V 运行时，最大传播延迟为 10ns，脉宽失真低于 3ns。在最大 3.0ns 时，通道匹配是紧密的。
ADuM340E/ADuM341E/ADuM342E 数据通道是独立的，具有多种配置，耐受电压额定值为 5.7kV rms（参见数据手册中的图 26）。这些器件在 2.25V - 5.5V 之间的电源电压（任意一端）下工作，兼容更低的电压系统，支持跨隔离栅的电压转换功能。
提供两个不同的故障安全选项，在未接入输入电源时，输出可转换为预定状态。
应用
- 串行外设接口 (SPI)/数据转换器隔离
- RS-485 接口和具有灵活数据速率 (CAN FD) 工业现场总线隔离的控制器局域网
- PWM 控制器信号隔离
- 通用多通道隔离
参数
类型 | 描述 |
汽车 | 车辆电气化系统 |
医疗健康 | 生命体征测量 |
仪器仪表和测量 | 电子测试和测量 |
