TI德州仪器 ADUM4177 产品介绍
2026-04-14
0次
说明
- 40 A拉电流、30 A灌电流峰值短路（典型）驱动输出
- 典型应用中的20 A峰值驱动电流（典型值）
- 输出功率器件电阻：每通道0.38 Ω（典型值）
- 1500 V峰值和直流工作电压(DIN EN IEC 60747-17)
- 通过SPI接口实施摆率控制
- 低传输延迟：108 ns（典型值）
- 脉冲宽度：60 ns（最小值）
- 双极和单极次级侧供电功能
- VDD1：4.4 V至7 V
- VDD2至VSS2：15 V至23 V
- VDD2至GND2：12 V至23 V
- VSS2至GND2：−5 V至−3.25 V（双极供电模式）
- VSS2至GND2：0V（单极供电模式）
- 保护特性：
- DESAT–SiC漏极检测，7 V（典型值）阈值
- 可编程内部DESAT消隐时间
- ASC引脚，次级侧驱动器开启控制
- 外部米勒箝位
- 软关断，1 μs，可通过外部电阻调节
- VDD2至VSS2 OVP和可编程VDD2至VSS2 UVP
- VSS2至GND2 OVP和UVP
- 通过故障报告引脚判断隔离故障
- SiC开关隔离式温度检测
- 1 kHz PWM和SPI寄存器读取
- 温度检测二极管堆栈
- 与使用外部电阻网络的NTC兼容
- 内置自测(BIST)
- SPI
- 非易失性EEPROM寄存器，用于实现可配置性
- 故障报告信息
- 工作结温范围：−40℃至+150℃
- 采用28引脚SOIC_W_FP封装
- 通过AEC-Q100汽车应用认证
特性
ADuM4177是一款高性能隔离式栅极驱动器，采用ADI公司的iCoupler®技术，提供5.7 kV RMS隔离。ADuM4177采用28引脚宽体SOIC封装，提供8.3 mm爬电距离。此器件适用于需要在器件使用寿命内隔离1060 V RMS和1500 V DC工作电压的应用。这些隔离式栅极驱动器组合使用高速CMOS和单芯片变压器技术，提供出色的性能，适合驱动要求严苛的高性能碳化硅(SiC)开关。串行外设接口(SPI)通信支持用户可编程工作模式和故障回读。此外还具有BIST功能，使ADuM4177适用于ASIL D系统。
ADuM4177的输入电压范围为4.4 V至7 V。如果VDD2和VSS2在15 V至23 V范围内，输出电压可驱动双极栅极驱动器，该驱动器的正极电压为12 V至23 V，负电压轨电压为−5 V至−3.25 V。可通过与栅极驱动器进行SPI通信来获取多个可编程的欠压保护(UVLO)电平。与采用高压电平转换方法的栅极驱动器相比，ADuM4177的输入与输出之间具有真电气隔离优势。
ADuM4177包括许多出众的保护功能，例如漏极监测去饱和检测、主动短路(ASC)操作、外部温度检测以及过压保护(OVP)和欠压保护(UVP)。
提供可调的摆率控制，在系统操作点可以接受时，提供更快的边沿跃迁和更高的效率。外部米勒箝位可以实现更强下拉效果，防止米勒注入在受诱导时意外开启。ADuM4177支持-40⁰C至+150⁰C的宽结温范围。
因此，ADuM4177可以在很宽的切换电压范围内，可靠地控制SiC开关配置的开关特性。

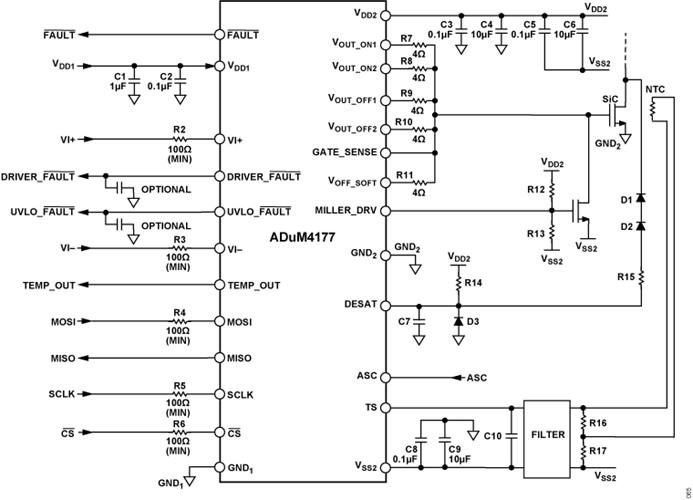

应用
- SiC、MOSFET、IGBT栅极驱动器
- 电动汽车(EV)和混合动力电动汽车(HEV)牵引逆变器
- 开关电源
- SiC栅极驱动器
- 工业逆变器
- 功率因数校正
