TI德州仪器 ADN4622 产品介绍
2026-04-14
0次
说明
- 5.7 kV rms 和 1.5 kV rms LVDS 隔离器
- 符合 TIA/EIA-644-A LVDS 信号电平
- 四通道配置（ADN4622：2 + 2，ADN4624：4 + 0)
- 能以高达 2.5 Gbps 的任意数据速率进行切换，具有低抖动
- 跨四个通道的 10 Gbps 总带宽
- 传播延迟 2.15 ns（典型值）
- 典型抖动：0.82 ps rms 随机，40 ps 总峰值
- 低功耗 1.8 V 电源
- ±8 kV IEC 61000-4-2 ESD 跨隔离栅保护
- 高共模瞬变抗扰度：100 kV/μs（典型值）
- 安全和监管审批 (28 引脚 SOIC_W_FP 封装)
- UL（申请中）：5700 V rms 持续 1 分钟，符合 UL 1577 标准
- CSA 元件验收通知 5A（申请中）
- VDE 符合性证书（申请中）
- DIN V VDE V 0884-11 (VDE V 0884-11):2017-01
- VIORM = 849 V峰值（工作电压）
- 启用或禁用刷新（低速输出正确性检查）
- 工作温度范围：−40°C 至 +125°C

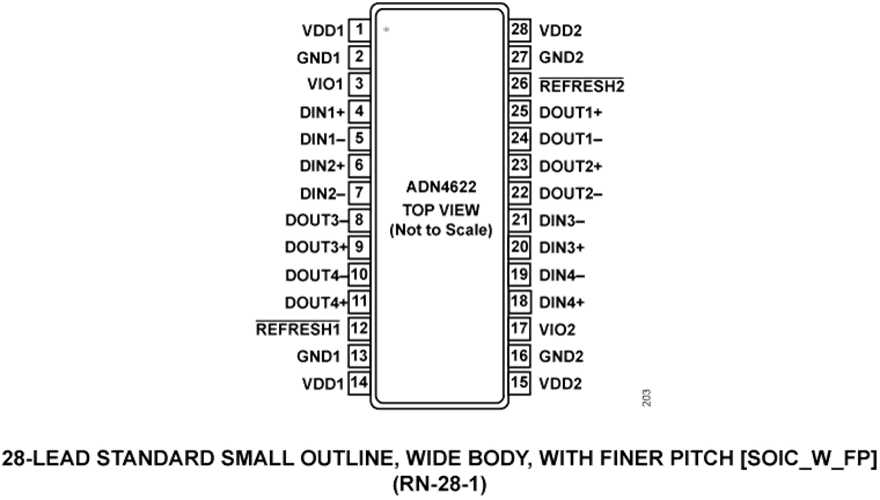

- 28 引脚、宽体、细间距 SOIC_W_FP 封装，爬电距离和电气间隙为 8.3 mm，或 6 mm × 6 mm LFCSP 封装，爬电距离和电气间隙为 1.27 mm
特性

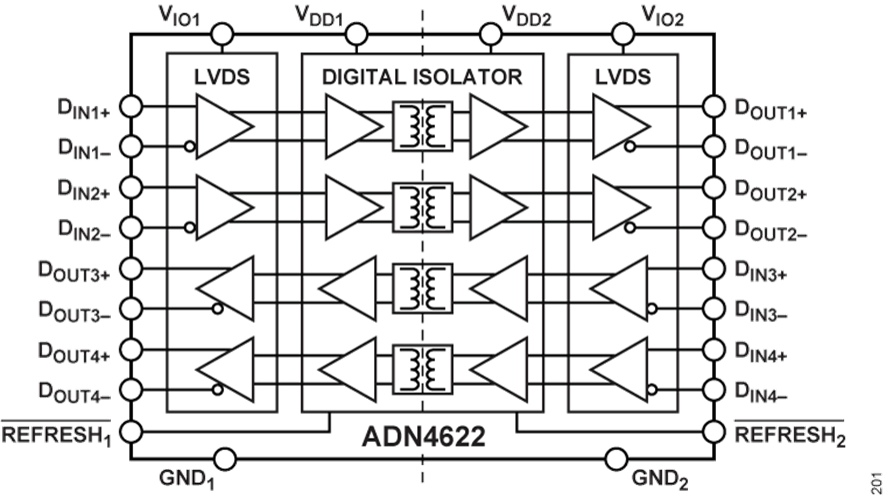

ADN4622/ADN4624 是一款四通道、信号隔离式低电压差分信号 (LVDS) 缓冲区，能够以很低的通道在高达 2.5 Gbps 的数据速率下运行。该器件集成了 ADI 公司的 iCoupler® 技术，已针对高速运行进行增强，可提供 LVDS 信号链的插入式电气隔离。到 LVDS 接收器和来自 LVDS 驱动器的交流耦合和/或电平转换允许隔离其他高速信号，例如电流模式逻辑 (CML)。
ADN4622/ADN4624 包括一种刷新机制，用于监控输入和输出状态，并确保它们在没有数据转换的情况下保持不变。为了以低抖动实现低功耗和高速运行，LVDS 和隔离器电路依赖于 1.8 V 电源。ADN4622/ADN4624 完全适合在宽工业温度范围内工作，并且可采用 28 引脚、宽体和小间距 SOIC_W_FP 封装，爬电距离和电气间隙为 8.3 mm（适用于 5.7 kV rms 或 8 kV 峰值浪涌和脉冲电压，并在交流电源电压下增强绝缘），或者采用 6 mm × 6 mm LFCSP 封装，爬电距离和电气间隙为 1.27 mm（适用于基本/功能性隔离）。
应用
- 隔离式视频和成像数据
- 模拟前端隔离
- 数据平面隔离
- 隔离式高速时钟和数据链路
- 多千兆位 SERDES
- 板对板光纤更换（例如：短距离光纤）
参数
类型 | 描述 |
航空航天和防务 | 航空电子产品和解决方案 |
通信 | 软件定义无线电 |
消费电子 | 统一通信和ProAV |
电能 | 储能和电源转换 |
医疗健康 | 成像 |
工业自动化技术 (IAT) | 工业机器人 |
仪器仪表和测量 | 自动化测试设备 |
