TI德州仪器 ADN4621 产品介绍
2026-04-14
0次
说明
- 7.5 kV rms/3.75 kV rms LVDS隔离器
- 符合TIA/EIA-644-A LVDS信号电平标准
- 双通道配置（ADN4620：2 + 0，ADN4621：1 + 1）
- 任何数据速率支持高达2.5 Gbps开关频率，具有低抖动特性
- 两个通道的总带宽为5 Gbps
- 2.15 ns传输延迟（典型值）
- 典型抖动：0.82 ps rms（随机），40 ps（总峰峰值）
- 低功耗1.8 V电源和用于I/O的3.3 V电源
- 高达±8 kV的IEC 61000-4-2 ESD隔离栅保护
- 高共模瞬变抗扰度：70 kV/μs（典型值）

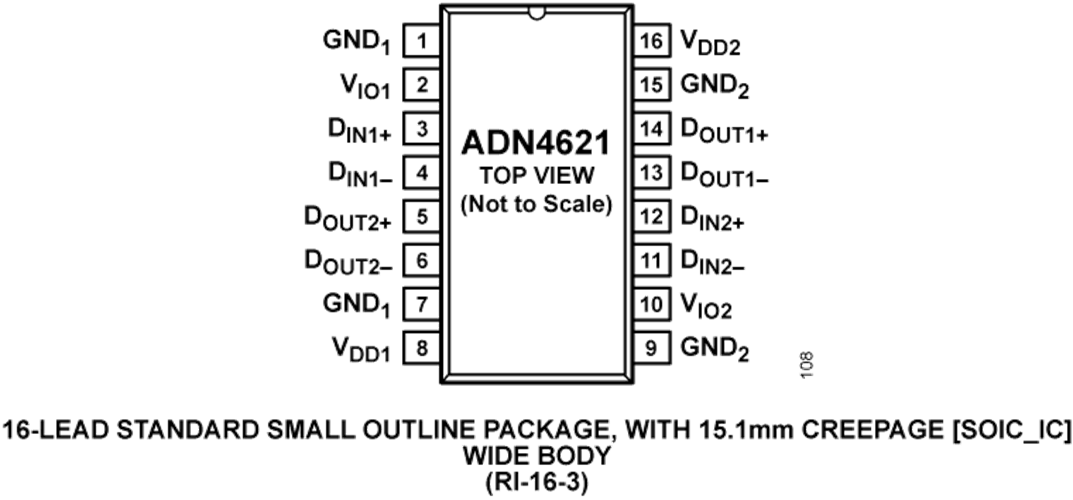

- 安全和法规认证（16引脚SOIC_IC封装）
- UL（申请中）：1分钟7500 V rms，符合UL 1577
- CSA元件验收通知5A（申请中）
- VDE合规证书，强化绝缘（申请中）
- DIN V VDE V 0884-11 (VDE V 0884-11):2017-01
- VIORM = 1500 VPEAK（最大工作绝缘电压）

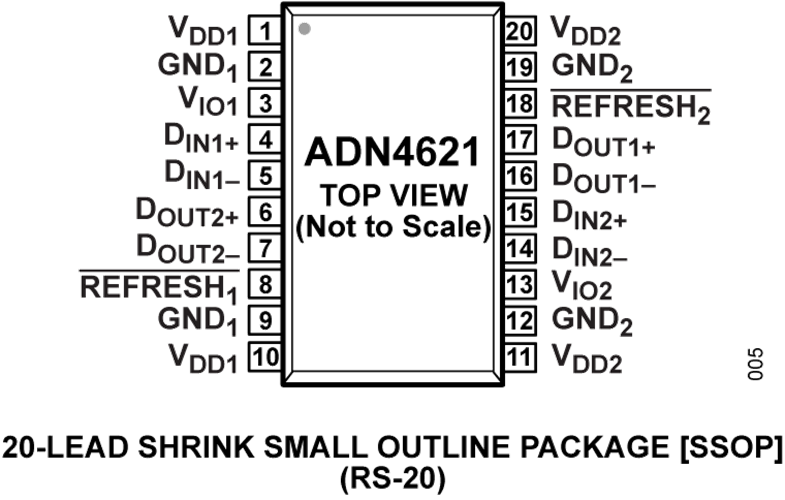

- 使能或禁用刷新（20引脚SSOP封装）
- 工作温度范围：−40°C至+125°C
- 具有5.3 mm爬电距离的紧凑型SSOP封装或具有15.1 mm爬电距离的宽SOIC_IC封装
特性

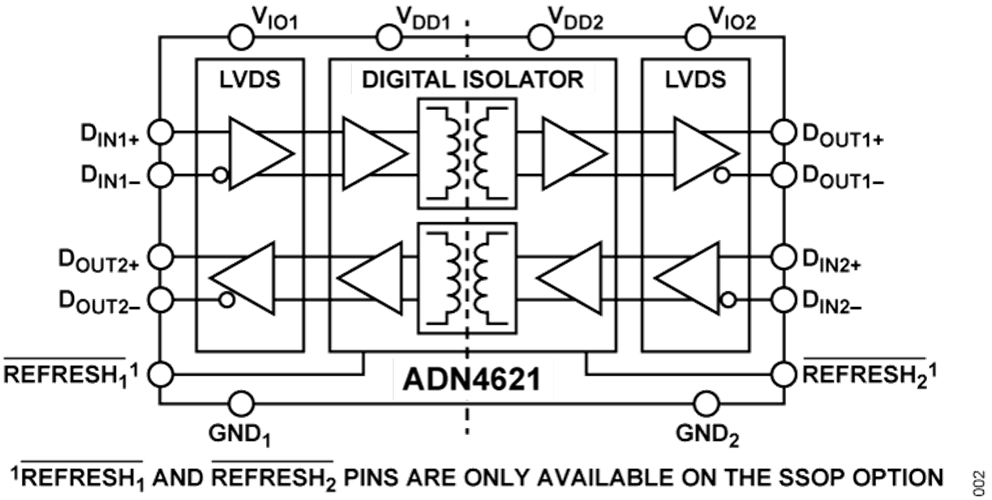

ADN4620/ADN4621均为双通道、信号隔离式、低压差模信号(LVDS)缓冲器，数据速率高达2.5 Gbps，并且具有非常低的抖动。这些器件集成了ADI公司的iCoupler®技术，已针对高速运行进行了增强，可提供LVDS信号链的插入式电气隔离。与LVDS接收器和LVDS驱动器之间的交流耦合和/或电平转换允许隔离其他高速信号，例如电流模式逻辑(CML)。
ADN4620/ADN4621包括一种刷新机制，用于监控输入和输出状态，并确保它们在没有数据转换的情况下（例如上电时）保持不变。为了以低抖动实现低功耗和高速运行，隔离器电路采用1.8 V电源，3.3 V电源用于LVDS接收器，以支持全共模范围，输入电压范围为（输入共模+差分输入电压）0 V至2.4 V，如数据手册中的表2所示。
额定温度范围为宽工业温度范围，采用具有5.3 mm爬电距离的紧凑型SSOP封装（在交流电源电压下实现强化绝缘）或具有15.1 mm爬电距离的宽SOIC_IC封装（增强的高工作绝缘电压高达1500 V峰值）。
应用
- 模拟前端隔离
- 数据平面隔离
- 隔离高速时钟和数据链路
- 多千兆位序列化/反序列化(SERDES)
- PCB对PCB光纤更换（例如：短距离光纤）
受美国专利第 7,075,329、9,941,565、以及 10,205,442 号保护。其他产品专利正在申请中。
参数
类型 | 描述 |
仪器仪表和测量 | 电动汽车高压传动系统测试 |
工业自动化技术 (IAT) | 可编程逻辑控制器 (PLC) 和分布式控制系统 (DCS) |
航空航天和防务 | 航空电子产品和解决方案 |
汽车 | ADAS与安全 |
通信 | 软件定义无线电 |
消费电子 | 统一通信和ProAV |
电能 | 储能和电源转换 |
医疗健康 | 成像 |
