TI德州仪器 ADUM3166 产品介绍
2026-04-14
0次
说明
- USB 2.0 信号自动检测低速、全速和高速连接
- 1.5 Mbps、12 Mbps 和 480 Mbps 数据速率
- 用于上游和下游端口的双向 USB 隔离器
- 重新驱动和高速数据重新定时，以消除输入抖动和睁眼
- 灵活的时钟输入选项
- 每侧 4.5 V 至 5.5 V VBUSx 或 3 V 至 3.6 V 操作
- 21 mA 典型空闲、低速或全速模式供电电流
- 48 mA 典型空闲、高速模式供电电流
- USB 2.0 挂起 (L2) 或断开时的超低功耗待机
- 1.7 mA 典型低功耗待机、上游供电电流
- 20 μA 典型低功耗待机、上游供电电流
- ±6000 V IEC 61000-4-2 ESD 跨隔离栅保护
- 通过 CISPR32/EN55032 B 类排放检测
- 高共模瞬变抗扰度：50 kV/μs（典型值）
- 安全和监管审批（申请中）
- UL（申请中）：3750 V rms 持续 1 分钟，符合 UL 1577 标准
- CSA 元件验收通知 5A（申请中）
- IEC 62368-1、IEC 61010-1 和 IEC60601-1
- VDE 符合性证书（申请中）
- DIN V VDE V 0884-11 (VDE V 0884-11):2017-01
- VIORM = 849 V峰值（工作电压）
- 工作温度范围：−55°C 至 +125°C

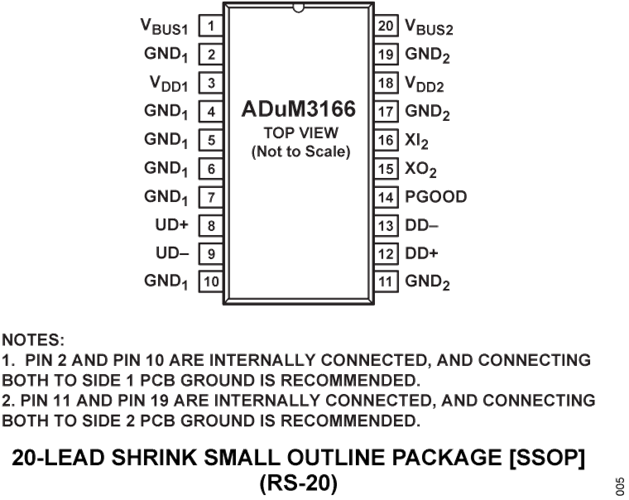

- 爬电距离和净空为 5.3 mm 的紧凑型 20 引脚 SSOP
特性

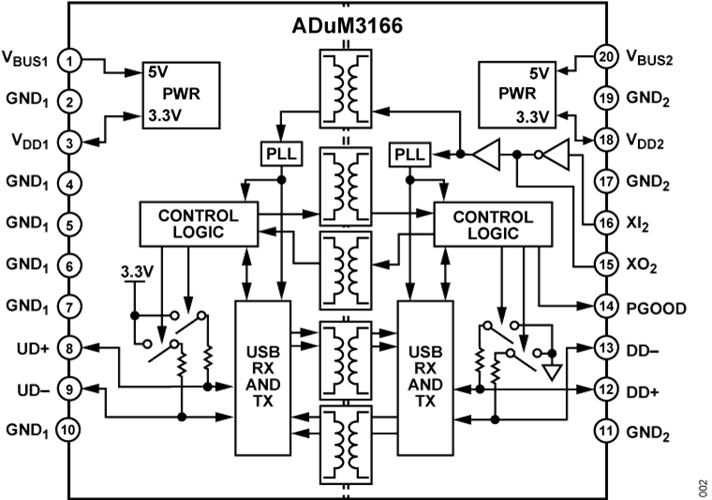

ADuM3165/ADuM31661 均为采用ADI公司iCoupler®技术的USB 2.0端口隔离器，可根据需要动态支持所有USB 2.0数据速率：低速(1.5 Mbps)、全速(12 Mbps)或高速(480 Mbps)。这些器件支持具有自动速度协商功能的主机隔离以及外设隔离。
对高速数据进行重定时以降低抖动，同时需要外部时钟信号或晶振输入。ADuM3165在上游侧支持时钟或晶振输入，而ADuM3166在下游侧支持时钟或晶振输入，同时提供两种选项以满足系统设计要求。
下游（第2侧）低功耗待机模式支持具有有限可用功耗的应用，如电池供电外设。上游（第1侧）待机电流满足USB 2.0要求以挂起操作。
这些器件的额定温度范围为-55°C至+125°C扩展工业温度范围，提供紧凑型20引脚纤薄小型封装(SSOP)，具有5.3 mm爬电距离和电气间隙。
应用
- USB外设、USB主机和USB集线器隔离
- 电子测试与测量设备
- 医疗设备和集成PC
- 用于调试或升级的工业PC和隔离USB端口
- USB隔离器模块和USB电缆隔离器
1 受美国专利5,952,849、6,873,065、6,903,578、以及7,075,329号保护。其他专利正在申请中。
