TI德州仪器 MAX22291 产品介绍

2026-04-14 0次

说明

/V类器件获得了AEC-Q100认证
为数字信号提供增强型电气隔离
- 8-SOIC封装，爬电距离和电气间隙为4mm
- 可耐受3kV_RMS，持续(V_ISO)
- 可持续耐受 445V_RMS (V_IOWM)
- 可耐受GNDA和GNDB之间1.2/50µs波形的±10kV浪涌
- 高CMTI性能（50kV/µs，典型值）
低功耗
- V_DD_ = 1.8V 时，1Mbps速率下每通道0.78mW
- V_DD_ = 3.3V 时，1Mbps速率下每通道1.47mW
- V_DD_ = 1.8V 时，100Mbps速率下每通道3.28mW
传输延迟和抖动双低
- 最大数据速率高达200Mbps
- V_DD_ = 3.3V 时，传播延迟低至7ns（典型值）
- 时钟抖动RMS为7.5ps（典型值）
安全法规认证
- UL参照UL1577
- cUL参照CSA公告5A
- o VDE 0884-11强化绝缘（待定）

MAX22290/MAX22291是一个快速、低功耗的双通道增强型数字电气隔离器系列，采用Maxim专有工艺技术。所有器件均具有增强型隔离功能，可耐受 3kV_RMS额定电压持续60秒。汽车级和通用器件的额定工作环境温度为-40°C至+125°C。

带有/V后缀的器件通过了AEC-Q100认证。所有汽车级产品型号请参见"订购信息"表。

这些器件在具有不同电源域的电路之间传输数字信号，在1Mbps速率下每通道功耗低至0.78mW（1.8V电源）。低功耗特性有助于降低系统功耗、提高可靠性并实现紧凑型设计。

这些器件的最大数据速率为25Mbps或200Mbps，输出为默认高电平或默认低电平。具有低传输延迟和低时钟抖动特性，有助于减少系统延迟。此外，该隔离器每侧配备独立的1.71V至5.5V电源，因此这些器件很适合用作电平转换器。

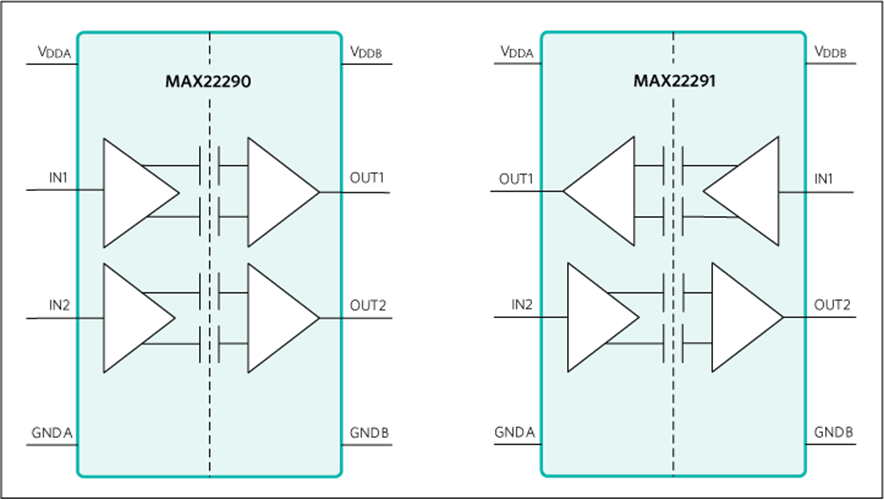

MAX22290具有两个以相同方向传输数据的通道。MAX22291的两个通道以相反方向传输数据，因此非常适合用于隔离收发器的Tx和Rx线路。

应用
