TI德州仪器 ADN4624 产品介绍
2026-04-14
0次
说明
- 5.7 kV rms 和 1.5 kV rms LVDS 隔离器
- 符合 TIA/EIA-644-A LVDS 信号电平
- 四通道配置
- 能以高达 2.5 Gbps 的任意数据速率进行切换，具有低抖动
- 跨四个通道的 10 Gbps 总带宽
- 传播延迟 2.15 ns（典型值）
- 典型抖动：0.82 ps rms 随机，40 ps 总峰值
- 低功耗 1.8 V 电源
- ±8 kV IEC 61000-4-2 ESD 跨隔离栅保护
- 高共模瞬变抗扰度：100 kV/μs（典型值）
- 安全和监管审批 (28 引脚 SOIC_W_FP 封装)
- UL（申请中）：5700 V rms 持续 1 分钟，符合 UL 1577 标准
- CSA 元件验收通知 5A（申请中）
- VDE 符合性证书（申请中）
- DIN V VDE V 0884-11 (VDE V 0884-11):2017-01
- VIORM = 849 V峰值 (工作电压)
- 启用或禁用刷新（低速输出正确性检查）
- 工作温度范围：−40°C 至 +125°C
- 具有 8.3 mm 爬电距离和间隙的 28 引脚宽体、更细间距 SOIC_W_FP 封装或具有 1.27 mm 爬电距离和间隙的 6 mm × 6 mm LFCSP 封装
特性

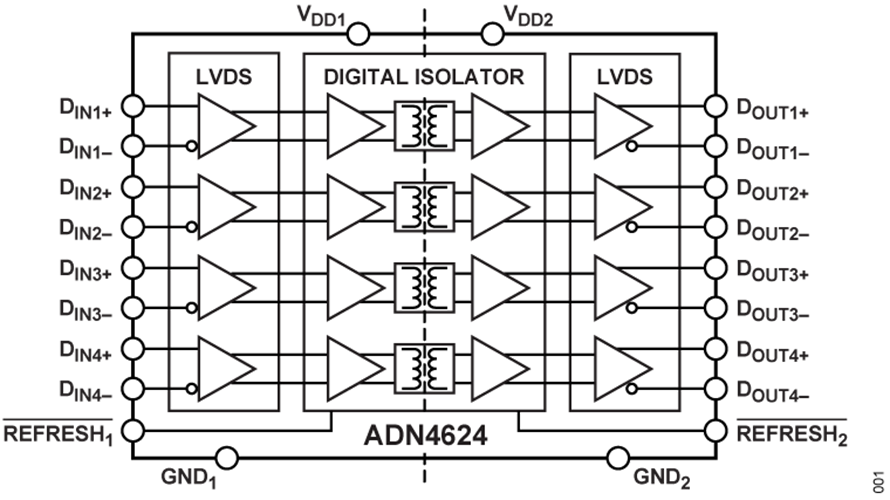

ADN4622/ADN4624是四通道、信号隔离式、低压差模信号(LVDS)缓冲器，数据速率高达2.5 Gbps，并且具有极低的抖动。该套件集成了ADI公司的iCoupler®技术，已针对高速运行进行了增强，可提供LVDS信号链的插入式电气隔离。到LVDS接收器和来自LVDS驱动器的交流耦合和/或电平转换允许隔离其他高速信号，例如电流模式逻辑(CML)。
ADN4622/ADN4624包括一种刷新机制，用于监控输入和输出状态，并确保它们在没有数据转换的情况下（例如上电时）保持不变。为了以低抖动实现低功耗和高速运行，LVDS和隔离器电路采用1.8 V电源。ADN4624完全适用于较宽的工业温度范围，采用28引脚、宽体、细间距SOIC_W_FP封装，爬电距离和电气间隙为8.3 mm（适用于5.7 kV rms或8 kV峰值浪涌和脉冲电压，并在交流主电源电压下增强绝缘）或 6 mm × 6 mm LFCSP 封装，爬电距离和间隙为 1.27 mm（用于基本/功能隔离）。
应用
- 隔离视频和成像数据
- 模拟前端隔离
- 数据平面隔离
- 隔离高速时钟和数据链路
- 多千兆位序列化/反序列化(SERDES)
- 板对板光纤更换（例如：短距离光纤）
